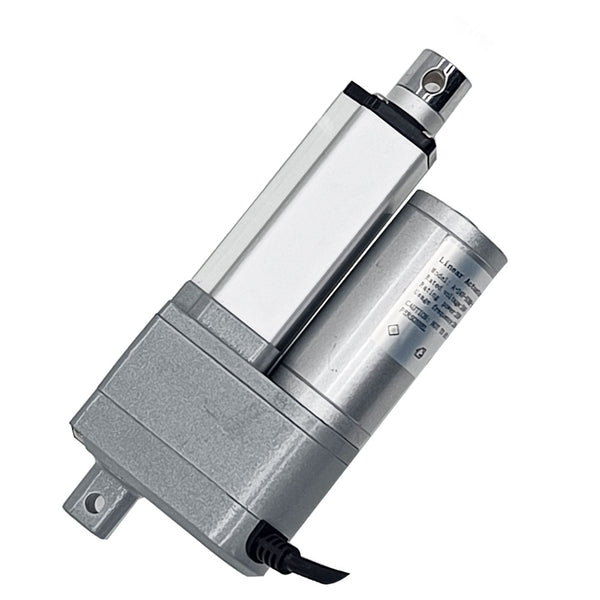

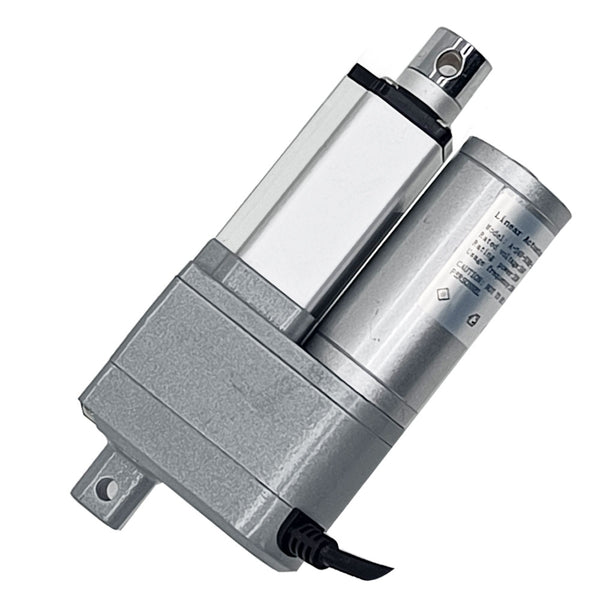

100MM 12V 24V 2000N Elektrischer Linearantrieb mit eingebautem Potentiomete (Modell 0041663)

So wählen Sie den geeigneten Linearantrieb basierend auf dem Gewicht der Falltür aus ?
Bitte klicken Sie hie: https://www.linear-antrieb.de/blogs/news/so-wahlen-sie-den-geeigneten-linearantrieb-basierend-auf-dem-gewicht-der-falltur-aus
Wenn Sie nicht wissen, wie man es berechnet, wenden Sie sich bitte an uns, um Hilfe zu erhalten.

Wie steuert man einen Linearantrieb? Nutzung manueller Steuerungen zur Steuerung von Linearantrieben
Bitte klicken Sie hie: https://www.linear-antrieb.de/blogs/news/wie-steuert-man-einen-linearantrieb-manuell-steuerung-linearantrieb

Video :

Der Elektrischer Linearantrieb A2 mit Potentiomete Zugtest-Video

Der Elektrischer Linearantrieb A2 mit Potentiomete Schubtest-Video

Der Schieberegler steuert den Linearantrieb A2 mit Potentiometer (Modell 0043090)

So Verwenden Sie die Fernbedienungsteuerungkit des Linearantriebs Elektrozylinder zu steuern (Modell 0020317)

So verwenden Sie den drahtlosen Controller, um die Geschwindigkeit des Linearantriebs fernzusteuern (Modell 0020151)

So verwenden Sie den drahtlose Steuerung steuert die Geschwindigkeit des Linearantriebs aus der Ferne (Modell 0020153)

Einführung des 2-Kanal-Funkschalter mit einstellbarer Geschwindigkeit (Modell 0020503)

So Verwenden Sie die Drehzahlregler des Elektrozylinder zu steuern (Modell 0044009)

So Verwenden Sie die Manueller Drucktastenschalter des Elektrozylinder zu steuern (Modell 0040024)

So Verwenden Sie die Steuerung des Elektrozylinder zu steuern (Modell 0043011)

So Verwenden Sie die Kippschalter des Elektrozylinder zu steuern (Modell 0043013)

So schließen Sie zwei externe Endschalter an einen elektrischen Linearantrieb an (Modell 0010013)

Applikation:
Hauptsächlich verwendet für Türen, Fenster, Keller, Falltüren, Solar-Tracking-Systeme, medizinische Geräte, Landmaschinen, Fahrzeuge, Schiffe, Aufzugsplattformen, Hubtische, TV-Aufzüge, Roboter, Schränke, Massagesofas, elektrische Betten, medizinische Stühle und andere elektrische Geräte. Es kann diese Geräte öffnen, schließen, schieben, ziehen, anheben und absenken.
Es kann hydraulische und pneumatische Produkte ersetzen, um den Stromverbrauch zu sparen.

Kennzeichen:
Hochwertige Produkte und hochwertige Dienstleistungen
Neues Gehäusedesign, hohe Arbeitsstabilität
Metallgehäuse, geeignet für den Einsatz in sehr rauen Umgebungen
Metallgetriebe, hochfestes verschleißfestes Getriebe
Teleskoprohr und Außenrohr aus Aluminiumlegierung, gute Korrosionsbeständigkeit
Robustes Design, Hochleistungs Gleichstrommotor
Starker Schub, bis zu 2000N / 200 kg
Mehrere Geschwindigkeits optionen, von 5 mm/s bis 160 mm/s
Mehrere Hublänge optionen, von 10 mm bis 1000 mm
Wir können jede Hublänge von 10 mm bis 1000 mm anpassen, z. B. 225 mm, 660 mm, 950 mm usw.
Mit eingebautem Potentiometer
Fortschrittliche wasserdichte und staubdichte Technologie
Niedrige Stromverbrauch und niedrige Lärm
Eingebaute zwei Endlagenschalter, der Linearantrieb stoppt automatisch wenn die Hubstange die Endposition erreicht.
Eingebauter Hallsensor ist optional, sodass Sie mit dem Synchronregler 2 oder 4 Linearantriebe voll synchron betreiben können.
Hohe Selbsthemmung, nach dem Stoppen automatisch verriegeln, und es ist keine Stromversorgung erforderlich.
Wartungsfrei

Spezifikationen:
Optionale Arbeitsspannung: 12V DC oder 24V DC. Sofern Sie nicht nur eine 12V Stromversorgung zur Verfügung haben, empfehlen wir Ihnen, einen Linearantrieb mit 24V Arbeitsspannung zu wählen.
Hubbereich: 100 mm
Optionale Geschwindigkeit: 5±1mm/s, 10±2mm/s, 15±3mm/s, 20±4mm/s, 30±5mm/s, 50±10mm/s, 100±15mm/s, 160±20mm/s
Das Obige ist die Geschwindigkeit ohne Last, und die tatsächliche Arbeitsgeschwindigkeit wird sich allmählich verlangsamen, wenn die Last zunimmt.
Max. Last: 2000N / 200 kg bei 5mm/s
Linearantrieb kann maximale Tragfähigkeit erreichen, wenn es in vertikaler Richtung arbeitet, und die Zugkraft ist geringer als die Schubkraft.
Leerlaufstrom: 0.5~1A bei 12V oder 0.3~0.5A bei 24V
Volllaststrom: 3~6A bei 12V oder 1.5~3A bei 24V
Bitte verwenden Sie ein 12V/6A oder 24V/3A Netzteil, um einen Linearaktuator mit Strom zu versorgen, oder verwenden Sie ein 12V/10A oder 24V/5A Netzteil, um zwei Linearantriebe mit Strom zu versorgen, oder verwenden Sie ein 12V20A oder 24V/10A Netzteil, um vier Linearantriebe mit Strom zu versorgen.
Wellendurchmesser: 20mm
Durchmesser der Befestigungslöcher: 6mm
Gehäusematerial: Aluminiumlegierung
Hubstangenmaterial: Aluminiumlegierung
Zahnradmaterial: Stahllegierung
Motortyp: Gebürsteter Gleichstrommotor
Eingebautes Potentiometer: 10K Ohm (Sie können andere Widerstandswerte angeben)
Einschaltdauer: 20%, max. 5 Minuten Dauerbetrieb
Kabel: Fünfadriges Kabel (Zwei Stromkabel und drei Potentiometer Ausgangskabel)
Zertifizierungen: CE
Umgebungstemperatur: -26℃ bis 85℃
Betriebsgeräusch: ca. 46dB~56dB (Linearantriebe mit unterschiedlichen Parametern haben unterschiedliche Geräuschpegel.)
Schutzklasse: IP65

Montagehalterungen:
1. Dieser Linearantrieb enthält keine festen Montagehalterungen.klicken Sie bitte hier um sie zu kaufen.
2. Jeder Linearantrieb würde zwei Montagehalterungen benötigen, einer um den Kopf des Linearantriebs zu befestigen, und eine andere um die Unterseite des Linearantriebs zu befestigen.
3. Kompatible Montagehalterungen: Halterung A und Halterung C .

Bedienung:
Der Linearantrieb hat ein fünfadriges Kabel.

1. Die roten und schwarzen Linien sind zwei Stromleitungen de Linearantrieb.
Verbinden Sie die Gleichstromversorgung mit zwei Stromkabeln de Linearantrieb. Wenn der Linearantrieb an die Gleichstromversorgung angeschlossen ist, die Hubstange wird sich nach außen erstrecken; nach dem Umschalten der Leistung in die umgekehrte Richtung, die Hubstange fährt nach innen ein.
Die Bewegungsrichtung der Hubstange kann durch Umpolen der Gleichstromversorgung geändert werden.

2. Die weißen, blauen und gelben Drähte sind die drei Ausgangsdrähte des Potentiometers.
Die blauen und gelben Drähte sind mit den beiden Anschlüssen des Potentiometers verbunden, es ist ein fester Widerstandswert.

Wenn sich der Linearantrieb bewegt, ändert sich der Widerstandswert zwischen den Ausgangsleitungen entsprechend. Auf diese Weise können wir durch Messen des Widerstandswerts die entsprechende Bewegungsposition des Linearantriebs ermitteln. Wenn die Linearantrieb nach außen ausgefahren ist, der Widerstandswert zwischen dem weißen und dem blauen Kabel nimmt entsprechend abnehmen, und der Widerstandswert zwischen dem weißen und dem gelben Kabel wird entsprechend zunehmen. Wenn die Linearantrieb nach innen eingefahren ist, der Widerstandswert zwischen dem weißen und dem blauen Kabel erhöht sich entsprechend, und der Widerstandswert zwischen dem weißen und dem gelben Drähten wird entsprechend abnehmen.

Zum Beispiel, Ein Linearantrieb mit einem Hub von 200 mm und einem eingebauten Potentiometer von 10K Ohm.
Wenn der Linearantrieb vollständig eingefahren ist, beträgt der Widerstandswert zwischen dem weißen und dem gelben Kabel 0,8K Ohm und der Widerstandswert zwischen dem weißen und dem blauen Kabel 9,2K Ohm.
Wenn der Linearantrieb auf die 100-mm-Position ausgefahren wird, beträgt der Widerstandswert zwischen dem weißen und dem gelben Kabel 4,5K Ohm und der Widerstandswert zwischen dem weißen und dem blauen Kabel 5,5K Ohm.
Wenn der Linearantrieb vollständig ausgefahren ist, beträgt der Widerstandswert zwischen dem weißen und dem gelben Kabel 9,1K Ohm und der Widerstandswert zwischen dem weißen und dem blauen Kabel 0,8K Ohm.

Anmerkung:
1. Wenn Sie zwei oder mehr Linearantriebe betreiben möchten, um die Bewegung vollständig zu synchronisieren, Bitte kontaktieren Sie uns für spezifische Lösungen.
2. Wenn Sie ein Netzteil für den Linearantrieb benötigen, klicken Sie bitte hier um sie zu kaufen.
3. Wenn Sie externe Endschalter verwenden möchten, um den Linearantrieb an einer beliebigen Position zu stoppen, klicken Sie bitte hier um zu kaufen.
4. Wenn Sie einen Fernbedienungsschalter verwenden möchten, um Linearantriebe drahtlos zu bedienen, klicken Sie bitte hier um zu kaufen.

Unterschiedliche Geschwindigkeiten und entsprechender Maximaler Schubkraft:

Anmerkung:
1. Die obigen Daten sind die maximale Tragfähigkeit, die erreicht werden kann, wenn der Linearantrieb in vertikaler Richtung läuft. Wenn das Gewicht Ihrer Ausrüstung (z. B. einer Kellertür) 100 kg beträgt und Sie einen Linearantrieb zum Öffnen dieser Tür verwenden möchten, müssen Sie die tatsächlich auf den Linearantrieb wirkende Kraft gemäß Ihrer Installationsmethode berechnen. Diese Kraft beträgt in der Regel das 2-5 fache des Gewichts der Kellertür. Wenn Sie nicht wissen, wie man es berechnet, wenden Sie sich bitte an uns, um Hilfe zu erhalten.
2. Das Obige ist die Geschwindigkeit ohne Last, und die tatsächliche Arbeitsgeschwindigkeit wird sich allmählich verlangsamen, wenn die Last zunimmt. Die Geschwindigkeit bei voller Last beträgt etwa 60–70% der Geschwindigkeit ohne Last.
3. Unterschiedliche Geschwindigkeiten entsprechen unterschiedlichen Höchstlasten. Bitte wählen Sie die richtige Geschwindigkeit entsprechend der Geschwindigkeit und der maximalen Belastung, die Sie benötigen.
4. Linearantriebe sind nicht für den Dauerbetrieb mit maximaler Last geeignet, wir empfehlen ihn bei etwa der Hälfte der Maximallast arbeiten zu lassen, um eine längere Lebensdauer zu erreichen.
5. Bei Linearaktuatoren mit einem Hub von mehr als 500 mm sollten Sie sie normalerweise nicht mit ihrem maximalen Hub unter schweren Lasten arbeiten lassen. Wenn Sie einen Hub von 600 mm wünschen, empfehlen wir Ihnen, einen Linearantrieb mit einem Hub von 700-800 mm zu wählen.
6. Wenn die Geschwindigkeit des Linearantriebs 100mm/s oder 160mm/s beträgt, die Selbsthemmungskraft ist viel kleiner als die Schubkraft. Bei anderen Geschwindigkeiten ist die Selbsthemmungskraft größer als der Schub.
7. Die maximale Zugkraft der Linearantrieb ist etwas geringer als seine maximale Schubkraft.

Produktionszeit:
Die Linearantriebe sind kundenspezifische Produkte, und diese Produkte sind nicht auf Lager, wir brauchen 3~7 Arbeitstage, um sie nach den in Ihrer Bestellung angegebenen Parametern herzustellen.

Retoure oder Austausch:
Die Linearantriebe sind kundenspezifische Produkte, wir müssen sie gemäß den in Ihrer Bestellung angegebenen Parametern herstellen, damit wir keine Rücksendungen akzeptieren oder Bestellungen stornieren können. Bestellen Kunden ungeeignete Linearantriebe selbst, nehmen wir auch keinen Umtausch an, bitte haben Sie Verständnis.

Wir können 3D CAD Modell Dateien im STEP-Format für Linearantriebe zur Verfügung stellen. Bitte kontaktieren Sie uns per E-Mail, wenn Sie sie benötigen.
