Jeder Linearantrieb würde zwei Befestigungsbügel erfordern, eine zur
fixierung de Kopfe de Linearantrieb und eine weitere zur fixierung der
Unterseite de Linearantrieb.

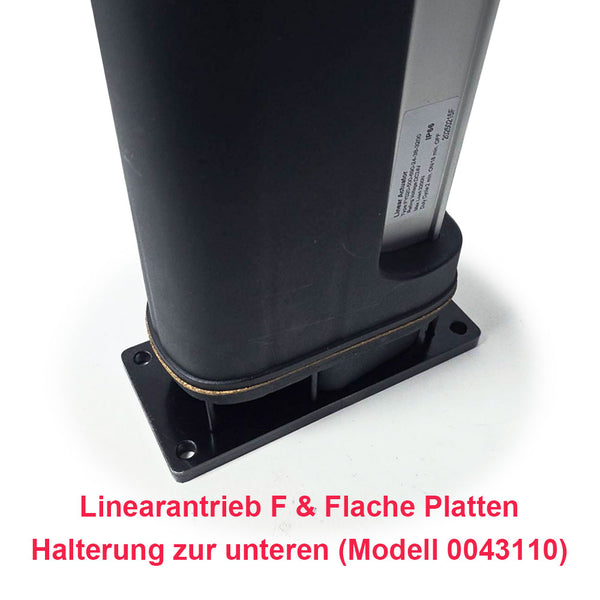

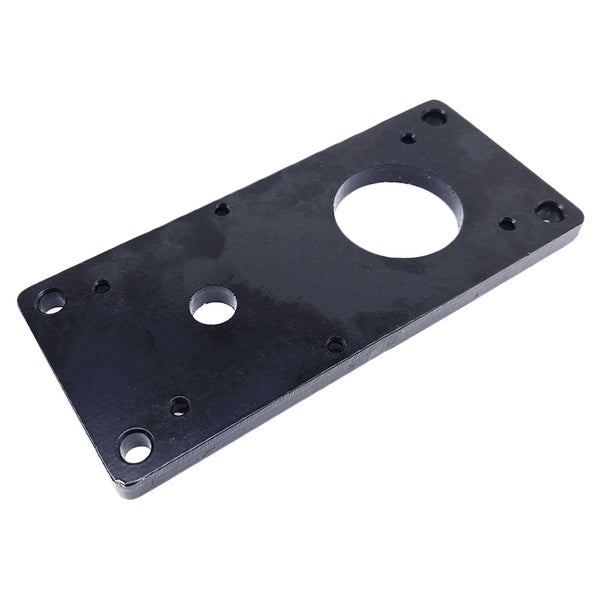

Diese Flachplattenhalterung wird zur vertikalen Befestigung an der Unterseite des Linearantriebs F verwendet.

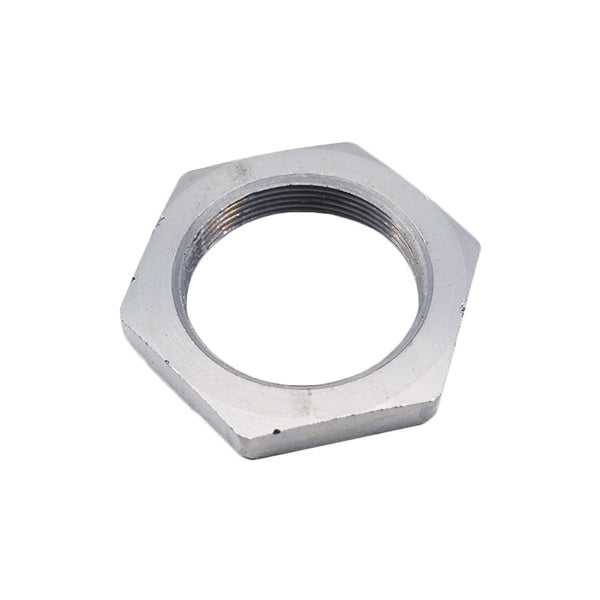

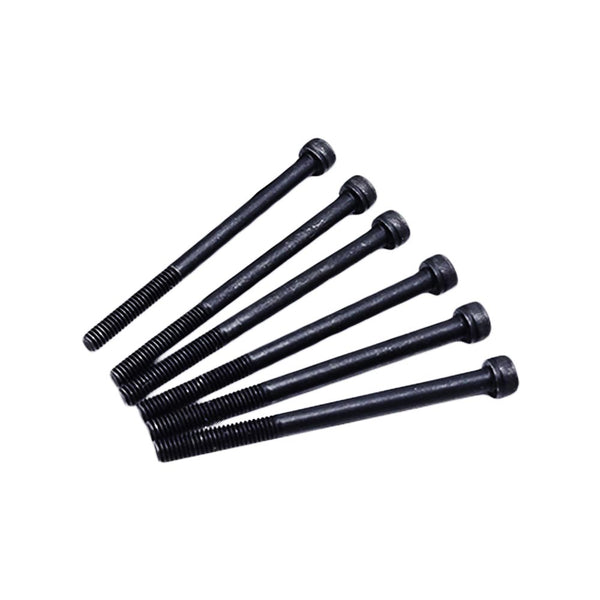

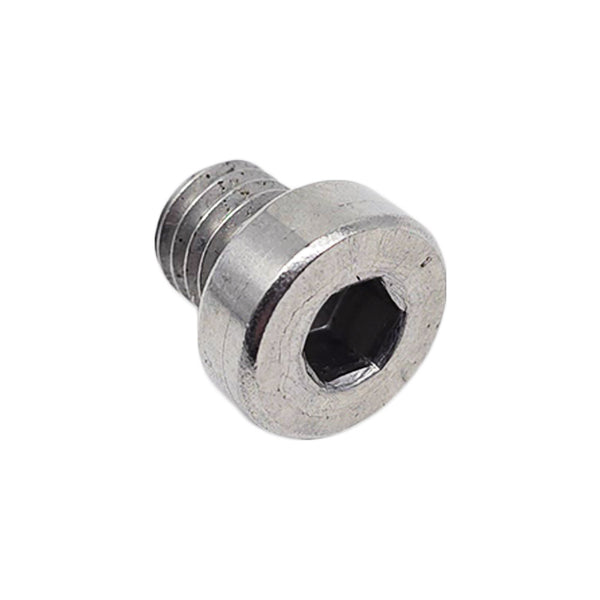

Inklusive eine Flachplattenhalterung, eine M27-Mutter, eine silberne M8-Schraube und sechs schwarze M4-Schrauben.
Eisenmaterial.

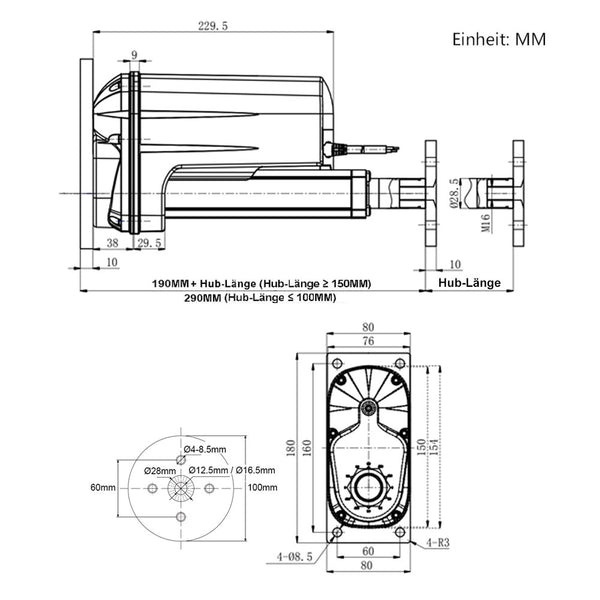

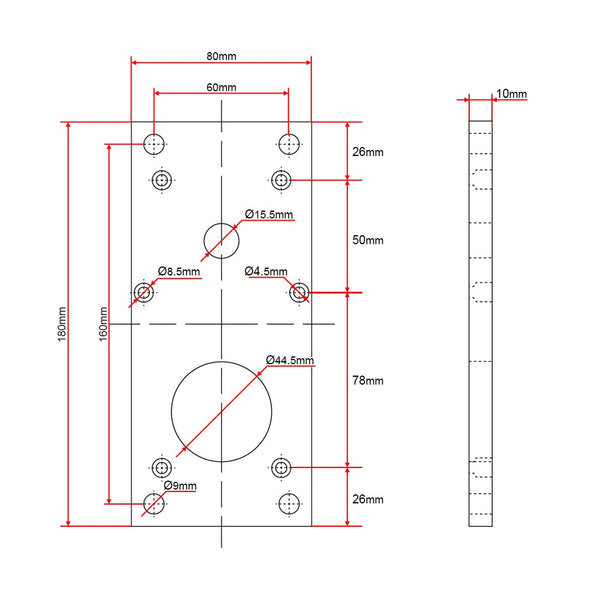

Größe: 180 x 80 x 10 mm
Durchmesser der vier äußeren Befestigungslöcher: 9 mm
Durchmesser der sechs inneren Befestigungslöcher: 4,5 mm
Durchmesser des mittleren kleinen Befestigungslochs: 15,5 mm
Durchmesser des mittleren großen Befestigungslochs: 44.5 mm
Gewicht: 1000 g
Achtung:
Diese Flachplattenhalterung muss zusammen mit dem Linearantrieb F bestellt werden.

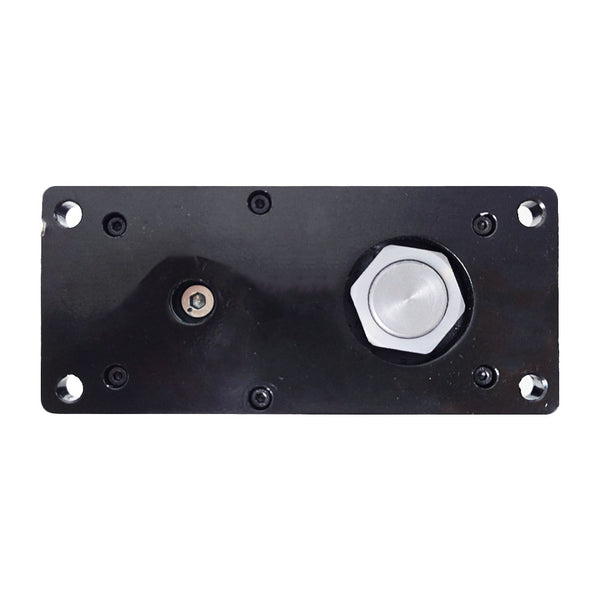

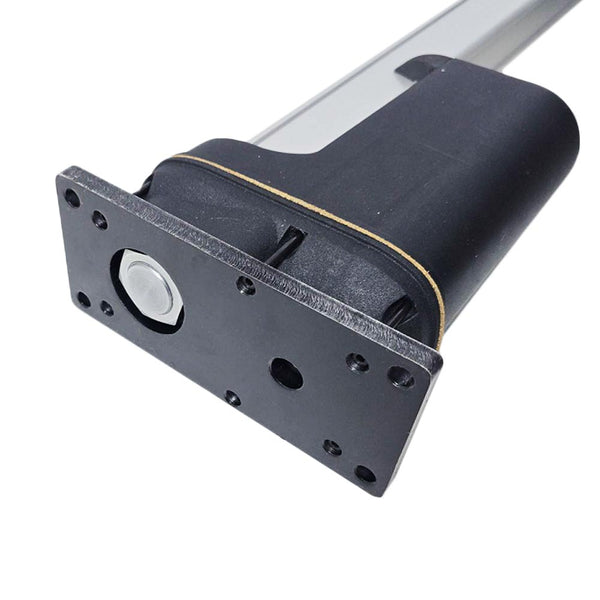

Wenn Sie sie zusammen bestellen, werden wir den Teil der Montagebohrung am Rückstecker des Linearantriebs F mit der Fräsmaschine abflachen, und den Rückstecker des Linearantriebs F in den Stil mit einem M27-Außengewinde anpassen, und dann diese flache Halterung mit einer M27-Mutter, einer M8-Schraube und sechs M4-Schrauben an der Unterseite des Linearantriebs befestigen.
Dieser Installationsprozess kann nur von unserem Werk vollendet werden. Wenn Sie also diese Flachplattenhalterung separat kaufen, können Sie die Installation nicht durchführen.
