3500N Leise und Wasserdicht Linearantrieb IP67 mit Fernbedienung (Modell 0043084)

Video zur Produktbedienungsdemonstration:

Löschen/Koppeln Sie den Funkschaltersender.

 Einen Linearanrieb verwenden, um die Tür zu öffnen.

So wählen Sie den geeigneten Linearantrieb basierend auf dem Gewicht der Falltür aus ?
Bitte klicken Sie hie: https://www.linear-antrieb.de/blogs/news/so-wahlen-sie-den-geeigneten-linearantrieb-basierend-auf-dem-gewicht-der-falltur-aus
Wenn Sie nicht wissen, wie man es berechnet, wenden Sie sich bitte an uns, um Hilfe zu erhalten.

Lieferumfang:
1 x Wasserdicht Elektrischer Linearantrieb J
1 x Empfänger: S1PF-DC12 / S1PF-DC24
1 x Handsender: CP-3
2 x Befestigungsbügel J
1 x Bedienungsanleitung

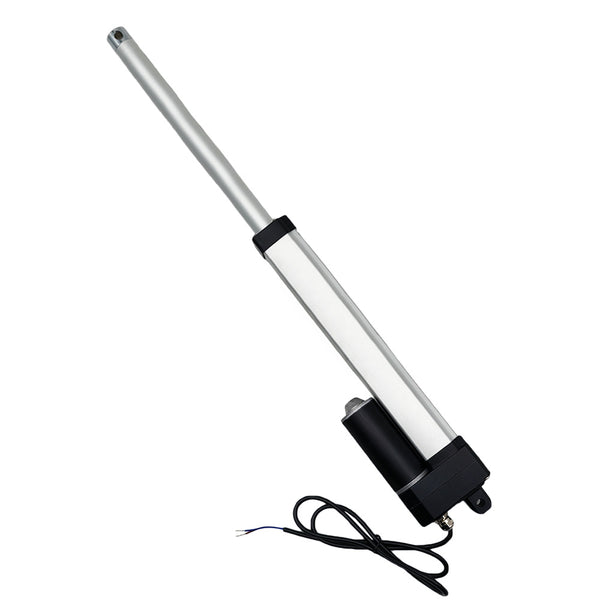

Die informationen für Linearantrieb:

Der Hubbereich von Linearantrieben beträgt 10 mm bis 1500 mm. Wir können jede Hublänge von 10 mm bis 1500 mm anpassen, z. B. 380 mm, 750 mm, 1250 mm usw.
Wenn Sie ausführliche Informationen zu Linearantrieben mit unterschiedlichen Hüben, wie Detailzeichnungen und Maßzeichnungen, anzeigen möchten, klicken Sie zur Anzeige bitte auf den folgenden Link: Linearantrieb Wasserdicht J

Einführung:
Der Linearantrieb ist mit einem wasserdichten Entlüftungsventil ausgestattet, welches einen freien Luftstrom in den Zylinder hinein und aus ihm heraus ermöglicht. Wenn der Linearantrieb in Betrieb ist, entsteht innerhalb und außerhalb des Zylinders ein Druckunterschied, und Luft strömt durch das Entlüftungsventil in den Zylinder hinein und aus ihm heraus, um sicherzustellen, dass der Druck innerhalb und außerhalb des Zylinders ausgeglichen ist. Gleichzeitig verhindert das Entlüftungsventil, dass Verunreinigungen wie Wasser und Staub in den Zylinder gelangen. Auf diese Weise werden die internen Komponenten des Linearantriebs wirksam geschützt, wodurch sichergestellt wird, dass der Linearantrieb lange Zeit in feuchten Bedingungen betrieben werden kann, ohne dass Leistungseinbußen oder Schäden auftreten.

Applikation:
Es hat ein breites Anwendungsspektrum, hauptsächlich für Szenen mit hohen Anforderungen an Geräuschpegel und Wasserdichtigkeit. Wie Wasserunterhaltung, Geräte auf dem Wasser oder an Bord, Aquakultur, Abwasseraufbereitungssysteme, elektrische Fenster und Türen im Außenbereich, Bewässerungsgeräte und andere wasserbezogene industrielle Automatisierungsgeräte, Haushaltsgeräte und medizinische Geräte.
Hauptsächlich verwendet für Türen, Fenster, Keller, Falltüren, Solar-Tracking-Systeme, medizinische Geräte, Landmaschinen, Fahrzeuge, Schiffe, Aufzugsplattformen, Hubtische, TV-Aufzüge, Roboter, Schränke, Massagesofas, elektrische Betten, medizinische Stühle und andere elektrische Geräte. Es kann diese Geräte öffnen, schließen, schieben, ziehen, anheben und absenken.
Es kann hydraulische und pneumatische Produkte ersetzen, um den Stromverbrauch zu sparen.

Kennzeichen:
Hochwertige Produkte und hochwertige Dienstleistungen
Neues Gehäusedesign, hohe Arbeitsstabilität
Metallgehäuse, geeignet für den Einsatz in sehr rauen Umgebungen
Metallgetriebe, hochfestes verschleißfestes Getriebe
Teleskoprohr und Außenrohr aus Aluminiumlegierung, gute Korrosionsbeständigkeit
Robustes Design, Hochleistungs Gleichstrommotor
Gestaltung der Schneckengetriebestruktur, starke Selbstsperrwirkung
Schneckengetriebe aus technischem Kunststoff POM, geräuscharm
Starker Schub, bis zu 3500N / 350 kg
Drei Geschwindigkeits optionen, 5±1mm/s, 10±2mm/s, und 16±3mm/s
Mehrere Hublänge optionen, von 10 mm bis 1500 mm
Wir können jede Hublänge von 10 mm bis 1500 mm anpassen, z. B. 380 mm, 750 mm, 1250 mm usw.
Fortschrittliche wasserdichte und staubdichte Technologie
Mit wasserdichten Entlüftungsventil, ideal für den Einsatz im Freien oder im Regen.
Niedrige Stromverbrauch und niedrige Lärm
Eingebaute zwei Endlagenschalter, der Linearantrieb stoppt automatisch wenn die Hubstange die Endposition erreicht.
Hohe Selbsthemmung, nach dem Stoppen automatisch verriegeln, und es ist keine Stromversorgung erforderlich.
Wartungsfrei

Spezifikationen:
Optionale Arbeitsspannung: 12V DC, 24V DC, 36V DC oder 48V DC, und 24V ist die am häufigsten verwendete Betriebsspannung.
Hubbereich: 10 ~ 1500 mm
Optionale Geschwindigkeit: 5±1mm/s, 10±2mm/s, and 16±3mm/s
Das Obige ist die Geschwindigkeit ohne Last, und die tatsächliche Arbeitsgeschwindigkeit wird sich allmählich verlangsamen, wenn die Last zunimmt.
Max. Last: 3500N / 350 kg bei 5mm/s
Linearantrieb kann maximale Tragfähigkeit erreichen, wenn es in vertikaler Richtung arbeitet, und die Zugkraft ist geringer als die Schubkraft.
Leerlaufstrom: 0.5~1A bei 12V oder 0.3~0.5A bei 24V
Volllaststrom: 7A bei 12V oder 3.5A bei 24V
Bitte verwenden Sie ein 12V/10A oder 24V/5A Netzteil, um einen Linearaktuator mit Strom zu versorgen.
Wellendurchmesser: 20mm
Durchmesser der Befestigungslöcher: 8mm
Gehäusematerial: Aluminiumlegierung
Hubstangenmaterial: Aluminiumlegierung
Zahnradmaterial: Stahllegierung
Motortyp: Gebürsteter Gleichstrommotor
Der Frontsteckerstil kann angepasst werden: Standardmäßig ist es ein Steckverbinder mit offenem Loch, der mit Schlitzstecker, Innengewindestecker usw. angepasst werden kann. Sie können Zeichnungen zur Anpassung bereitstellen.
Die Ausrichtung des Frontsteckers ist standardmäßig, wir können ihn während der Produktion entsprechend den Kundenanforderungen um 90 Grad drehen.
Einschaltdauer: 20%, max. 5 Minuten Dauerbetrieb
Lebensdauer: ca. 25.000 Zyklen
Stromkabel: Zweidrähtiges Kabel.
Kabellänge der normalen Linearantrieb: 1000±10% mm, die Länge kann auch an Ihre spezifischen Anforderungen angepasst werden.
Zertifizierungen: CE
Umgebungstemperatur: -20℃ bis 80℃
Betriebsgeräusch: ≤45dB (Linearantriebe mit unterschiedlichen Parametern haben unterschiedliche Geräuschpegel.)
Schutzklasse: IP67 (Ideal für den Einsatz im Freien oder im Regen, aber nicht für den Einsatz unter Wasser geeignet.)

Unterschiedliche Geschwindigkeiten und entsprechender Maximaler Schubkraft:

Anmerkung:
1. Die obigen Daten sind die maximale Tragfähigkeit, die erreicht werden kann, wenn der Linearantrieb in vertikaler Richtung läuft. Wenn das Gewicht Ihrer Ausrüstung (z. B. einer Kellertür) 100 kg beträgt und Sie einen Linearantrieb zum Öffnen dieser Tür verwenden möchten, müssen Sie die tatsächlich auf den Linearantrieb wirkende Kraft gemäß Ihrer Installationsmethode berechnen. Diese Kraft beträgt in der Regel das 2-5 fache des Gewichts der Kellertür. Wenn Sie nicht wissen, wie man es berechnet, wenden Sie sich bitte an uns, um Hilfe zu erhalten.
2. Das Obige ist die Geschwindigkeit ohne Last, und die tatsächliche Arbeitsgeschwindigkeit wird sich allmählich verlangsamen, wenn die Last zunimmt. Die Geschwindigkeit bei voller Last beträgt etwa 60–70% der Geschwindigkeit ohne Last.
3. Unterschiedliche Geschwindigkeiten entsprechen unterschiedlichen Höchstlasten. Bitte wählen Sie die richtige Geschwindigkeit entsprechend der Geschwindigkeit und der maximalen Belastung, die Sie benötigen.
4. Linearantriebe sind nicht für den Dauerbetrieb mit maximaler Last geeignet, wir empfehlen ihn bei etwa der Hälfte der Maximallast arbeiten zu lassen, um eine längere Lebensdauer zu erreichen.
5. Bei Linearaktuatoren mit einem Hub von mehr als 500 mm sollten Sie sie normalerweise nicht mit ihrem maximalen Hub unter schweren Lasten arbeiten lassen. Wenn Sie einen Hub von 600 mm wünschen, empfehlen wir Ihnen, einen Linearantrieb mit einem Hub von 700-800 mm zu wählen.
6. Die maximale Zugkraft der Linearantrieb ist etwas geringer als seine maximale Schubkraft.

Informationen zur drahtlosen Fernbedienung:

Anwendung:
Dieser Empfänger ist eine drahtlose Steuerung für einen Gleichstrommotor oder einen Linearantrieb. Er und die Fernbedienung bilden ein drahtloses Senderempfängersystem. Wenn Sie einen Gleichstrommotor an diesen Empfänger anschließen, können Sie den Motor mit der Fernbedienung in positiver oder umgekehrter Richtung drehen. Wenn Sie einen DC Linearantrieb an diesen Empfänger anschließen, können Sie den Linearantrieb mit der Fernbedienung zum Ein oder Ausfahren betätigen. Sie können zwei Endschalter an den Empfänger anschließen und damit den Motor oder den Linearantrieb stoppen. Sie können auch einen manuellen Schalter an den Empfänger anschließen und damit den Motor oder den Linearantrieb steuern.

Merkmal:
Drahtlose Steuerung, einfach zu installieren.
Geeignet für Gleichstrommotor oder Linearantrieb.
Zwei Betriebs spannungs versionen: DC 12V oder 24V optional.
Zwei Arbeitsmodi.
Sie können den Motor so betreiben dass er sich in positiver oder umgekehrter Richtung dreht über die Fernbedienung.
Sie können den Linearantrieb zum Ein oder Ausfahren betätigen über die Fernbedienung.
Mit Grenzwert Steuerklemmen: Sie können Sensoren, Endschalter oder externe Geräte anschließen, um den Motor oder den Linearantrieb zu stoppen.
Mit Verdrahtete Steuerklemmen: Sie können manuelle Schalter anschließen, um den Motor oder den Linearantrieb zu steuern.
Sie können den Sender / die Fernbedienung verwenden um den Empfänger von jedem Ort innerhalb eines zuverlässigen Arbeitsabstands aus zu steuern.
Das Funksignal des Senders kann durch Wände, Böden, Türen oder Fenster, aber es wird einige Betriebsreichweite verlieren.
Der Empfänger hat den eingebauten Schutz vor Gegenstrom und übermäßigem Strom.
Der Empfänger arbeitet nur mit dem ausgewählten Sender, der mit dem Empfänger gekoppelt ist.
Ein oder einige Sender / Fernbedienungen können einen oder einige Empfänger steuern gleichzeitig.
Es können zwei oder mehr Empfänger verwendet werden in der gleichen Gegend.

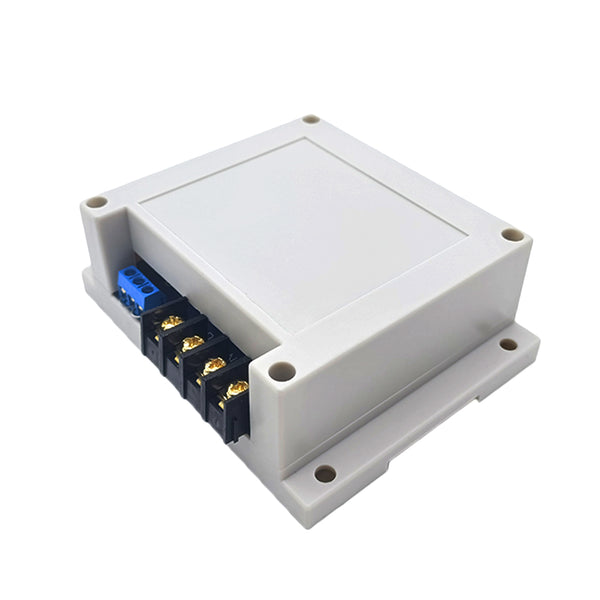

Empfängerparameter:
Modell: S1PF-DC12 / S1PF-DC24
Betriebsspannung: 12±1 VDC (Modell S1PF-DC12) oder 24±2 VDC (Modell S1PF-DC24), die Betriebsspannung muss bei der Bestellung angegeben werden.
Ausgangsspannung: 12V DC (Modell S1PF-DC12) oder 24V DC (Modell S1PF-DC24)
Arbeitsfrequenz: 433.92 MHz
Kanal: 1 CH, kann mit 1 Gleichstrommotor oder 1 Linearantrieb arbeiten
Ruhestrom: ≤10mA
Nennstrom: 40A, daher darf der maximale Anlaufstrom des Linearantriebs oder des Motors 40A nicht überschreiten.
Drahtbereich für die Terminals: 22-12 AWG
2 Wählbare Modi: Verriegelung, Momentan
Betriebstemperatur: -20°C bis +70°C
Gehäusegröße: 115 x 95 x 40 mm

Parameter des Fernsteuerung / Handsender:
Modell: 0021126 (CP-3)
Kanal/Knopf: 3
Tastensymbol:▲■▼
Betriebsspannung: 12V (1 x 23A -12V Batterie, kann 12 Monate benutzt werden)
Standby-Strom: 4uA
Betriebsstrom: 14mA
Betriebsfrequenz: 433Mhz
Sendeentfernung: 500m (theoretisch)
Wenn Sie die teleskopische Antenne verlängern, wird die Arbeitsreichweite erweitern, die Arbeitsreichweite ist doppelt so große als früher.
Anpassung Modus: ASK
Betriebstemperatur: -20 ° C bis +70 ° C
Einheit Mass: 92mm x 40mm x 15mm
Mass von der Befestigungsbügel: 87 x 63 x 10 mm

Passende Fernbedienungen:
Dieser Empfänger kann mit verschiedenen Sendern arbeiten, wie CWC-3L (wasserdicht, Reichweite von 50 Metern / 150 Fuß), C-2-2 (Reichweite von 100 Metern / 300 Fuß), C-3-2 (Reichweite von 100 Metern / 300 Fuß), CP-3L (Reichweite von 500 Metern / 1500 Fuß), CV-2-2 (Reichweite von 500 Metern / 1500 Fuß), CG-3 (Reichweite von 500 Metern / 1500 Fuß) oder CB-3-2 (Reichweite von 1000 Metern / 3000 Fuß).
1) Wenn Sie den Empfänger in den Momentan modus versetzen, es sollte mit Zwei Tasten Sender funktionieren, wie C-2-2 oder CV-2-2.
2) Wenn Sie den Empfänger in den Verriegelung modus versetzen, es sollte mit drei Tasten Sender funktionieren, wie CWC-3L, C-3-2, CP-3, CG-3 oder CB-3-2.

Arbeitsentfernung:
Dieser Empfänger und verschiedene Sender bilden einen kompletten Satz, mit dem unterschiedliche Arbeitsabstände erreicht werden können. Wenn es und der Sender CP-3 beispielsweise einen vollständigen Satz bilden, kann der maximale Arbeitsabstand in einem offenen Bereich 100 Meter erreichen. Wenn es und der Sender CB-3-2 einen vollständigen Satz bilden, kann der maximale Arbeitsabstand in einem offenen Bereich 1000 Meter erreichen.
Der maximale Arbeitsabstand basiert auf theoretischen Daten, die ohne Barrieren und ohne Störungen vorliegen würden. Aber in wirklichem Leben wird es durch Bäume, Mauern oder andere Gebäude behindert und durch andere Funksignale gestört. Daher kann es sein, dass der tatsächliche Arbeitsabstand diesen maximalen Abstand nicht erreicht.
Der mit einer externen Antenne ausgestattete Empfänger hat einen größeren Arbeitsbereich als der mit einer internen Antenne ausgestattete Empfänger.
Verwendung:
Der Empfänger kann zur Steuerung des DC 12V / 24V Motors oder des Linearantriebs verwendet werden. Wenn die Stromversorgung dieser Geräte DC 12V beträgt, sollten Sie den Empfänger mit derselben DC 12V Version auswählen. Wenn die Stromversorgung dieser Geräte DC 24 V beträgt, sollten Sie den Empfänger mit derselben DC 24 V Version auswählen.

Verdrahtung:
Wenn Sie einen 12V / 24V Gleichstrommotor oder einen Linearantrieb steuern möchten, gehen Sie wie folgt vor:
1) Verbinden Sie den Pluspol der DC Stromversorgung an Klemme <+> von Eingangs, und Verbinden Sie den Minuspol der DC Stromversorgung an Klemme <-> von Eingangs.
2) Verbinden Sie zwei Drähte des Motors oder des Linearantriebs an den Klemmen <Motor>. Sie können diese beiden Drähte austauschen, um die Drehrichtung des Motors oder die Bewegungsrichtung des Linearantriebs zu ändern.

Einstellen des verschiedenen Kontrolle Modis:
Der Empfänger wird vor Verlassen des Werks in den Verriegelungsmodus versetzt. Wenn Sie anderen Kontrolle Modus benutzen möchten, gehen Sie wie folgt:
Hinweis: Nach dem Ändern des Steuermodus muss der Empfänger neu gestartet werden.

1) Einstellung der Modus Verriegelung: Stellen Sie den Modusschalter im Empfänger auf L.
Der Bedienung durch den Sender, wie CP-3:
Drücken Sie die Taste ▲ am Sender: Motor dreht in positiver Richtung, oder Linearantrieb fährt nach außen aus.
Drücken Sie die Taste ▼ am Sender: Motor dreht in umgekehrter Richtung, oder Linearantrieb fährt nach innen ein.
Drücken Sie die Taste ■ am Sender: Motor oder Linearantrieb stoppt.

2) Einstellung der Modus Momentan: Stellen Sie den Modusschalter im Empfänger auf M.
Der Bedienung durch den Sender, wie CP-3:
Drücken und halten die Taste ▲ am Sender: Motor dreht in positiver Richtung, oder Linearantrieb fährt nach außen aus.
Lassen Sie die Taste ▲ los: Motor oder Linearantrieb stoppt.
Drücken und halten die Taste ▼ am Sender: Motor dreht in umgekehrter Richtung, oder Linearantrieb fährt nach innen ein.
Lassen Sie die Taste ▼ los: Motor oder Linearantrieb stoppt.

Grenzwert Steuerklemmen:
Der Empfänger verfügt über Grenzwert Steuerklemmen, und Sie können externe Geräte (mit normalerweise geschlossenem Kontakt) wie Sensoren und Endschalter an die Grenzwert Steuerklemmen anschließen und diese dann zum Stoppen des Motors oder des Linearantriebs verwenden.
Sie können beispielsweise einen normalerweise geschlossenen Endschalter an die Klemmen <COM> und <UP> anschließen, und einen weiteren normalerweise geschlossenen Endschalter an die Klemmen <COM> und <DOWN> anschließen.
Wenn sich der Motor in positiver Richtung dreht oder der Linearantrieb ausgefahren ist, wenn zwei Klemmen <COM> und <UP> getrennt sind, Motor oder Linearantrieb stoppt automatisch.
Wenn sich der Motor in Umkehrrichtung dreht oder der Linearantrieb einfährt, wenn zwei Klemmen <COM> und <DOWN> getrennt sind, Motor oder Linearantrieb stoppt automatisch.

Verdrahtete Steuerklemmen:
Der Empfänger hat Verdrahtete Steuerklemmen, sie können externe Geräte (mit normalerweise offenem Kontakt) wie Handschalter an Verdrahtete Steuerklemmen anschließen, und diese dann zum Steuern des Motors oder des Linearantriebs verwenden.
Beispielsweise können Sie drei Handschalter gemäß dem folgenden Schaltplan an die verdrahteten Steuerklemmen <STOP>, <S1>, <COM> und <S2> anschließen.

1) Steuermodus Verriegelung:
Wenn zwei Klemmen <S1> und <COM> angeschlossen werden, dreht sich der Motor in positive Richtung oder der Linearantrieb fährt aus. Wenn zwei Klemmen <STOP> und <COM> angeschlossen werden, stoppt der Motor oder Linearantrieb.
Wenn zwei Klemmen <S2> und <COM> angeschlossen werden, dreht der Motor die Umkehrrichtung oder der Linearantrieb fährt ein. Wenn zwei Klemmen <STOP> und <COM> angeschlossen werden, stoppt der Motor oder Linearantrieb.

2) Steuermodus Momentan:
Wenn zwei Klemmen <S1> und <COM> angeschlossen werden, dreht sich der Motor in positive Richtung oder der Linearantrieb fährt aus. Wenn zwei Klemmen <S1> und <COM> getrennt werden, stoppt der Motor oder Linearantrieb.
Wenn zwei Klemmen <S2> und <COM> angeschlossen werden, dreht der Motor die Umkehrrichtung oder der Linearantrieb fährt ein. Wenn zwei Klemmen <S2> und <COM> getrennt werden, stoppt der Motor oder Linearantrieb.

Produktionszeit:
Die Linearantriebe sind kundenspezifische Produkte, und diese Produkte sind nicht auf Lager, wir brauchen 3~7 Arbeitstage, um sie nach den in Ihrer Bestellung angegebenen Parametern herzustellen.

Retoure oder Austausch:
Die Linearantriebe sind kundenspezifische Produkte, wir müssen sie gemäß den in Ihrer Bestellung angegebenen Parametern herstellen, damit wir keine Rücksendungen akzeptieren oder Bestellungen stornieren können. Bestellen Kunden ungeeignete Linearantriebe selbst, nehmen wir auch keinen Umtausch an, bitte haben Sie Verständnis.

Wir können 3D CAD Modell Dateien im STEP-Format für Linearantriebe zur Verfügung stellen. Bitte kontaktieren Sie uns per E-Mail, wenn Sie sie benötigen.
