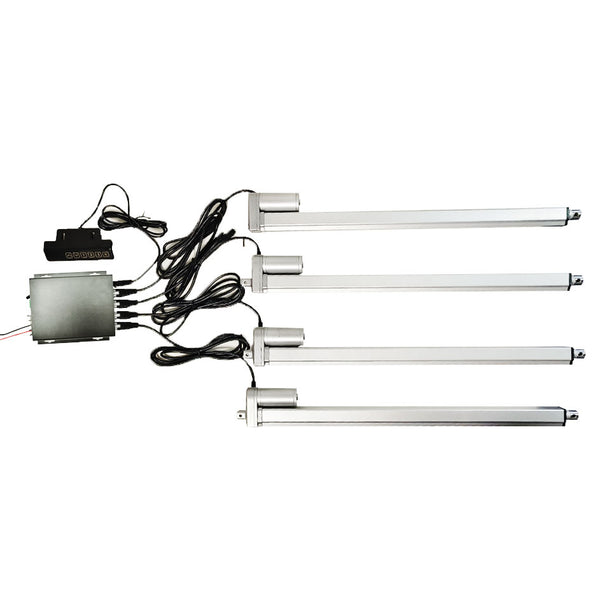

12V 24V 2000N Vier Elektrischer Linearantriebe A Synchronsteuerungskit (Modell 0043050)

Lieferumfang:
4 x Elektrischer Linearantrieb A mit Hall Effekt Sensor

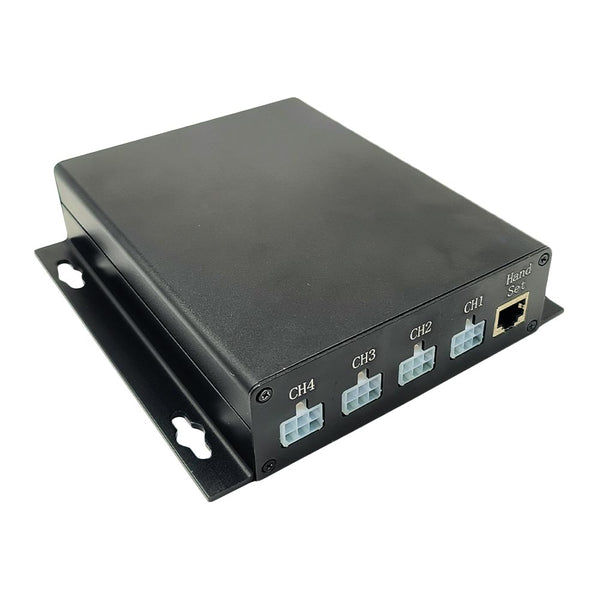

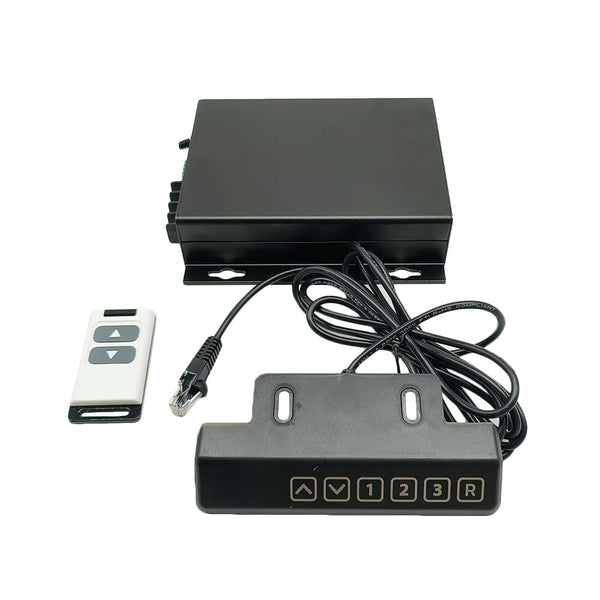

1 x Synchronisation Controller (Eine-Steuerung-Vier, für 4 Linearantriebe A)
1 x Touch-Steuergriff

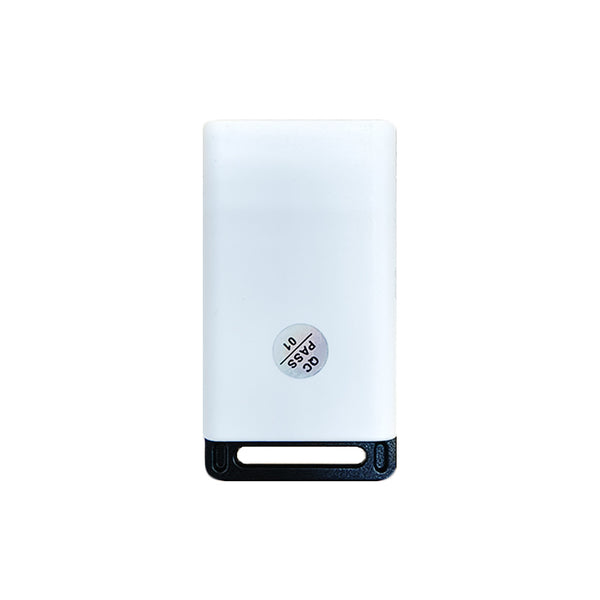

1 x Fernbedienung (CF-2)
1 x Bedienungsanleitung
Beachten: Die Fernbedienung der Synchronregler verfügt über zwei Steuermodi: Verriegelungsmodus und Momentanmodus. Bitte wählen Sie bei der Bestellung den Steuermodus aus, den Sie benötigen. Und der Synchronregler verfügt über zwei wählbare externe Steuerfunktionen, manuelle Schalterfunktion oder Endschalterfunktion, bitte wählen Sie bei der Bestellung die gewünschte externe Steuerfunktion aus.

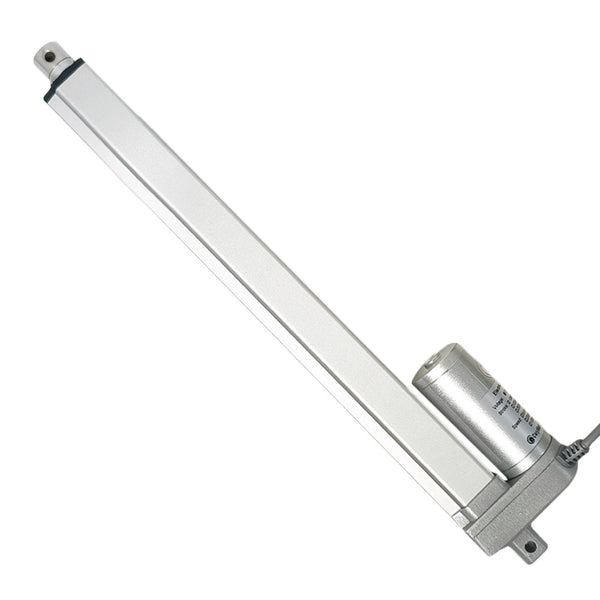

Die informationen für Linearantrieb:

Der Hubbereich von Linearantrieben beträgt 10 mm bis 1500 mm. Wir können jede Hublänge von 10 mm bis 1500 mm anpassen, z. B. 380 mm, 750 mm, 1250 mm usw.
Wenn Sie ausführliche Informationen zu Linearantrieben mit unterschiedlichen Hüben, wie Detailzeichnungen und Maßzeichnungen, anzeigen möchten, klicken Sie zur Anzeige bitte auf den folgenden Link: Linearantriebe A

Applikation:
Hauptsächlich verwendet für Türen, Fenster, Keller, Falltüren, Solar-Tracking-Systeme, medizinische Geräte, Landmaschinen, Fahrzeuge, Schiffe, Aufzugsplattformen, Hubtische, TV-Aufzüge, Roboter, Schränke, Massagesofas, elektrische Betten, medizinische Stühle und andere elektrische Geräte. Es kann diese Geräte öffnen, schließen, schieben, ziehen, anheben und absenken.
Es kann hydraulische und pneumatische Produkte ersetzen, um den Stromverbrauch zu sparen.

Kennzeichen:
Hochwertige Produkte und hochwertige Dienstleistungen
Neues Gehäusedesign, hohe Arbeitsstabilität
Metallgehäuse, geeignet für den Einsatz in sehr rauen Umgebungen
Metallgetriebe, hochfestes verschleißfestes Getriebe
Teleskoprohr und Außenrohr aus Aluminiumlegierung, gute Korrosionsbeständigkeit
Robustes Design, Hochleistungs Gleichstrommotor
Starker Schub, bis zu 2000N / 200 kg
Mehrere Geschwindigkeits optionen, von 5 mm/s bis 160 mm/s
Mehrere Hublänge optionen, von 10 mm bis 1500 mm
Wir können jede Hublänge von 10 mm bis 1500 mm anpassen, z. B. 380 mm, 750 mm, 1250 mm usw.
Fortschrittliche wasserdichte und staubdichte Technologie
Niedrige Stromverbrauch und niedrige Lärm
Eingebaute zwei Endlagenschalter, der Linearantrieb stoppt automatisch wenn die Hubstange die Endposition erreicht.
Eingebauter Hallsensor ist optional, sodass Sie mit dem Synchronregler 4 Linearantriebe voll synchron betreiben können.
Hohe Selbsthemmung, nach dem Stoppen automatisch verriegeln, und es ist keine Stromversorgung erforderlich.
Wartungsfrei

Spezifikationen:
Optionale Arbeitsspannung: 12V DC, 24V DC, 36V DC oder 48V DC, und 24V ist die am häufigsten verwendete Betriebsspannung.
Hubbereich: 10 ~ 1500 mm
Optionale Geschwindigkeit: 5±1mm/s, 10±2mm/s, 15±3mm/s, 20±4mm/s, 30±5mm/s, 50±10mm/s, 100±15mm/s, 160±20mm/s
Das Obige ist die Geschwindigkeit ohne Last, und die tatsächliche Arbeitsgeschwindigkeit wird sich allmählich verlangsamen, wenn die Last zunimmt.
Max. Last: 2000N / 200 kg bei 5mm/s
Linearantrieb kann maximale Tragfähigkeit erreichen, wenn es in vertikaler Richtung arbeitet, und die Zugkraft ist geringer als die Schubkraft.
Leerlaufstrom: 0.5~1A bei 12V oder 0.3~0.5A bei 24V
Volllaststrom: 3~6A bei 12V oder 1.5~3A bei 24V
Bitte verwenden Sie ein 12V/20A oder 24V/10A Netzteil, um der vier Linearantriebe mit Strom zu versorgen.
Wellendurchmesser: 20mm
Durchmesser der Befestigungslöcher: 6mm
Gehäusematerial: Aluminiumlegierung
Hubstangenmaterial: Aluminiumlegierung
Zahnradmaterial: Stahllegierung
Motortyp: Gebürsteter Gleichstrommotor
Der Frontsteckerstil kann angepasst werden: Standardmäßig ist es ein Steckverbinder mit offenem Loch, der mit Schlitzstecker, Innengewindestecker usw. angepasst werden kann. Sie können Zeichnungen zur Anpassung bereitstellen.
Die Ausrichtung des Frontsteckers ist standardmäßig, wir können ihn während der Produktion entsprechend den Kundenanforderungen um 90 Grad drehen.
Einschaltdauer: 20%, max. 5 Minuten Dauerbetrieb
Lebensdauer: ca. 25.000 Zyklen

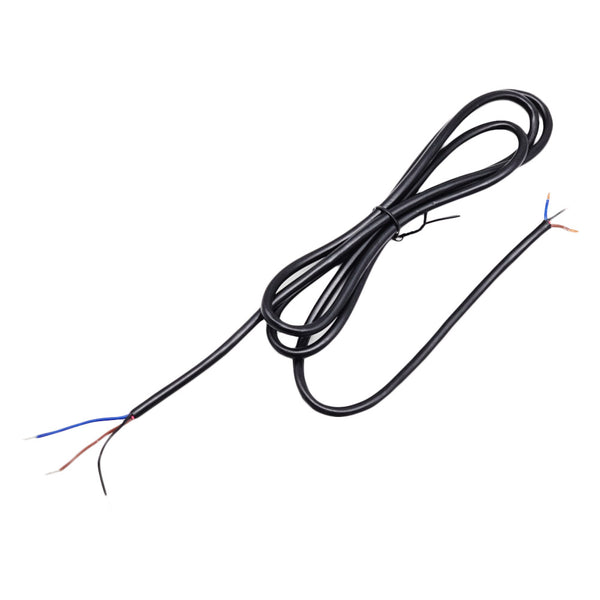

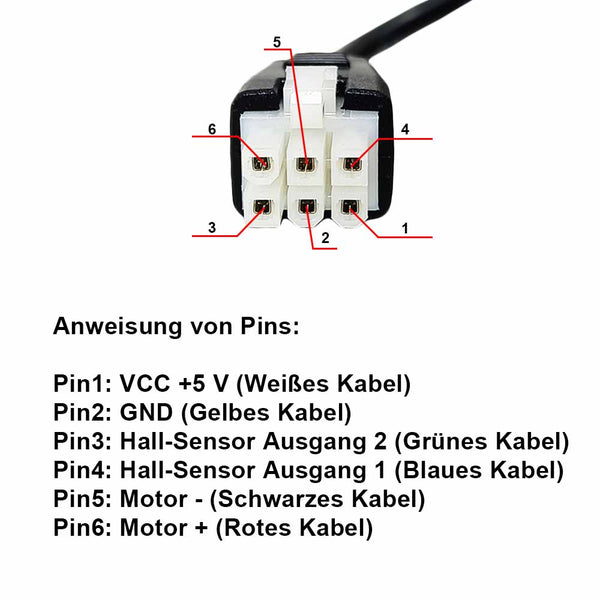

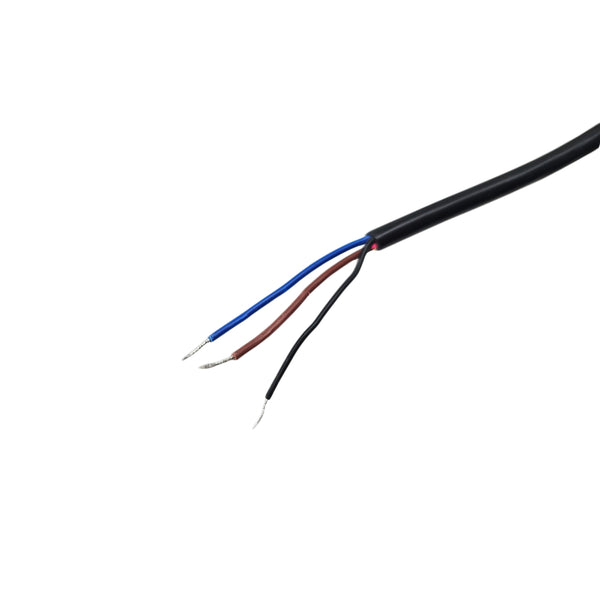

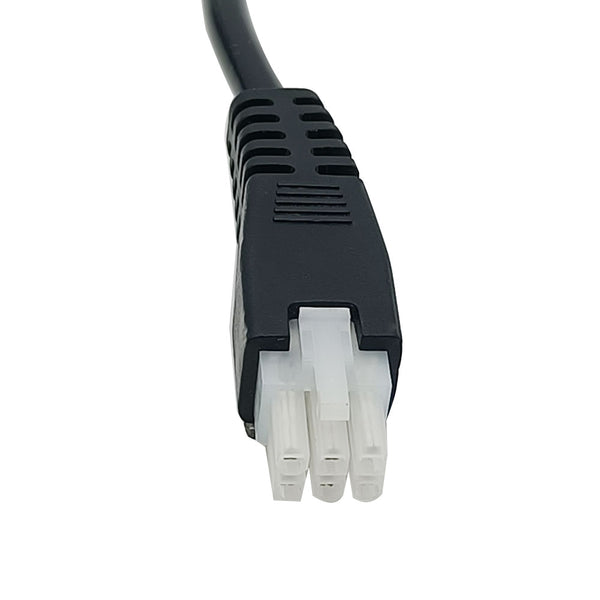

Stromkabel: Zweidrähtiges Kabel für normale Linearantriebe; Fünfadriges Kabel für Linearantriebe mit eingebauten Potentiometern; Sechsadriges Kabel für Linearantriebe mit eingebauten Hall-Sensoren; vier-, fünf- oder sechsadriges Kabel für Linearantriebe mit eingebauten Endschaltersignalausgängen.
Kabellänge: 500±10% mm, die Länge kann auch an Ihre spezifischen Anforderungen angepasst werden.
Zertifizierungen: CE
Umgebungstemperatur: -26℃ bis 85℃
Betriebsgeräusch: ca. 46dB~56dB (Linearantriebe mit unterschiedlichen Parametern haben unterschiedliche Geräuschpegel.)
Schutzklasse: IP65

Unterschiedliche Geschwindigkeiten und entsprechender Maximaler Schubkraft:
　

Anmerkung:
1. Die obigen Daten sind die maximale Tragfähigkeit, die erreicht werden kann, wenn jeder Linearantrieb in vertikaler Richtung läuft. Die maximale Tragfähigkeit des gesamten Synchronsystems ist die Summe der maximalen Tragfähigkeiten der vier Linearantriebe. Wenn das Gewicht Ihrer Ausrüstung (z. B. einer Kellertür) 100 kg beträgt und Sie einen Linearantrieb zum Öffnen dieser Tür verwenden möchten, müssen Sie die tatsächlich auf den Linearantrieb wirkende Kraft gemäß Ihrer Installationsmethode berechnen. Diese Kraft beträgt in der Regel das 2-5 fache des Gewichts der Kellertür. Wenn Sie nicht wissen, wie man es berechnet, wenden Sie sich bitte an uns, um Hilfe zu erhalten.
2. Das Obige ist die Geschwindigkeit ohne Last, und die tatsächliche Arbeitsgeschwindigkeit wird sich allmählich verlangsamen, wenn die Last zunimmt. Die Geschwindigkeit bei voller Last beträgt etwa 60–70% der Geschwindigkeit ohne Last.
3. Unterschiedliche Geschwindigkeiten entsprechen unterschiedlichen Höchstlasten. Bitte wählen Sie die richtige Geschwindigkeit entsprechend der Geschwindigkeit und der maximalen Belastung, die Sie benötigen.
4. Linearantriebe sind nicht für den Dauerbetrieb mit maximaler Last geeignet, wir empfehlen ihn bei etwa der Hälfte der Maximallast arbeiten zu lassen, um eine längere Lebensdauer zu erreichen.
5. Bei Linearaktuatoren mit einem Hub von mehr als 500 mm sollten Sie sie normalerweise nicht mit ihrem maximalen Hub unter schweren Lasten arbeiten lassen. Wenn Sie einen Hub von 600 mm wünschen, empfehlen wir Ihnen, einen Linearantrieb mit einem Hub von 700-800 mm zu wählen.
6. Wenn die Geschwindigkeit des Linearantriebs 100mm/s oder 160mm/s beträgt, die Selbsthemmungskraft ist viel kleiner als die Schubkraft. Bei anderen Geschwindigkeiten ist die Selbsthemmungskraft größer als der Schub.
7. Die maximale Zugkraft des Linearantriebs ist leicht geringer als seine maximale Schubkraft.

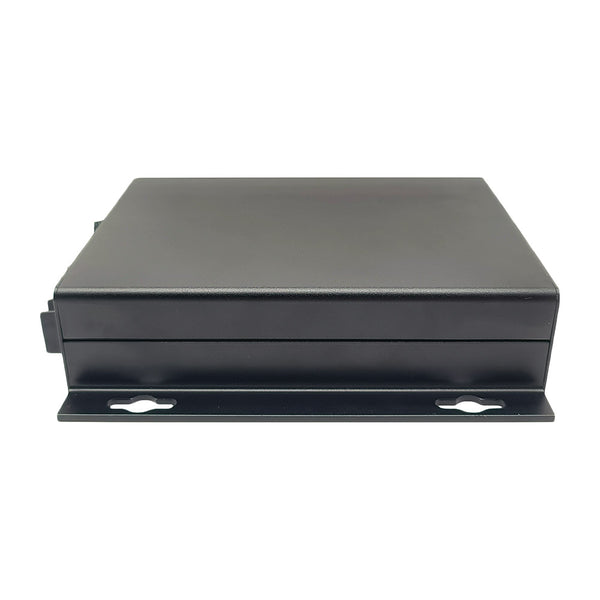

Die informationen für Synchronregler:

Einführung:
Wenn Sie mehrere elektrische Linearantriebe zum Anheben und Absenken eines Gerätes verwenden möchten, zum Beispiel zwei, drei oder vier Linearantriebe. Da der Hochgeschwindigkeits Gleichstrommotoren in Linearantriebe nicht mit genau der gleichen Geschwindigkeit laufen können, ist auch die Bewegungsgeschwindigkeit des Linearantriebe unterschiedlich. Wenn mehrere Linearantriebe gleichzeitig arbeiten, können ihre tatsächlichen Geschwindigkeiten nicht genau gleich sein. In diesem Fall können wir einen Synchronisation Controller verwenden um mehrere Linearantriebe so zu betreiben, dass sie synchron ansteigen oder abfallen. Sie arbeiten völlig synchron ohne Unterschied.

Arbeitsprinzip:
Wenn Sie eine Synchronisation Controller verwenden möchten, um 2, 3 oder 4 Linearantriebe vollständig synchron zu betreiben, müssen Sie jedem Linearantriebe eingebaute Hall Effekt Sensoren hinzufügen. Und wenn Sie Hall-Effekt-Sensoren zusammen mit Linearantrieben gekauft haben, bauen wir während der Produktion Hall-Effekt-Sensoren für Sie in die Linearantriebe ein.
Wenn 2, 3 oder 4 Linearantriebe zusammen laufen, sendet der Hallsensor Hallsignale an die Synchronisation Controller, und die Steuerung passt die Laufgeschwindigkeit jedes Linearantriebs an, sodass alle Linearantriebe mit genau der gleichen Geschwindigkeit laufen.

Merkmal:
Es kann vier elektrische Linearantriebe A so betreiben, dass sie vollständig synchron laufen.

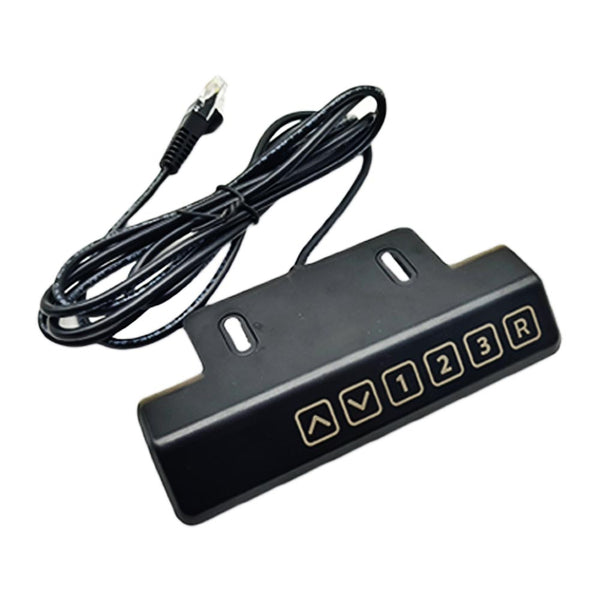

Kabelgebundene Steuerung über einen Touch-Steuergriff.
Drahtlose Steuerung über eine Fernbedienung.
Wenn Sie eine externe Antenne verwenden, der Controller hat einen größeren Arbeitsbereich.
Die LED-Anzeige am Steuergriff zeigt die Hubposition in Echtzeit an.
Sechs Touch-Funktionstasten: ▲, ▼,1, 2, 3 und R.
Die Tasten ▲ und ▼ dienen zum Aus- und Einfahren der Linearantriebe.
Mit den Tasten 1, 2 und 3 werden die Linearantriebe automatisch in drei vorgespeicherte Positionen gefahren.
Taste R ist die Reset-Taste und dient zum Zurücksetzen des Systems im Fehlerfall.
Zwei wählbare externe Steuerfunktionen: manuelle Schalterfunktion oder Endschalterfunktion, bitte wählen Sie bei der Bestellung die gewünschte externe Steuerfunktion aus.
Mit Reset Taste.
Wenn sich Linearantriebe in die Nähe der Endposition bewegen, werden sie automatisch langsamer, um sich selbst zu schützen.
Wenn Linearantriebe vollständig eingefahren sind, behalten sie zum Schutz 1MM Hub bei.

Parameter:
Arbeitsspannung: 10~30V DC, geeignet für 12V oder 24V Linearantrieb
Anzahl der angeschlossenen Linearantriebe: 4
Maximaler Ausgangsstrom: 10A / Kanal
Arbeitsfrequenz: 433.92 MHz
Zwei wählbare Steuermodi: Verriegelungsmodus oder Momentanmodus. Bitte wählen Sie bei der Bestellung den Steuermodus aus, den Sie benötigen.
Arbeitsabstand: 30m (theoretisch)

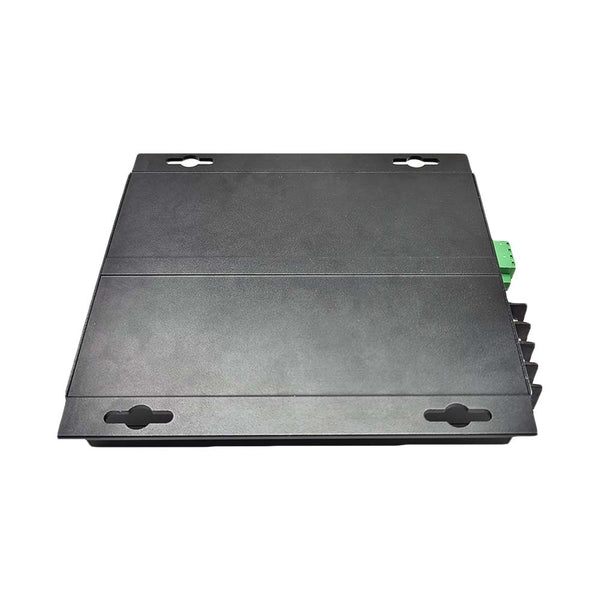

Maße des Gehäuse: 158 x 150 x 40 mm
Betriebstemperatur: -20°C bis +70°C
Kabellänge des Touch-Steuergriffs: 2000±10%mm

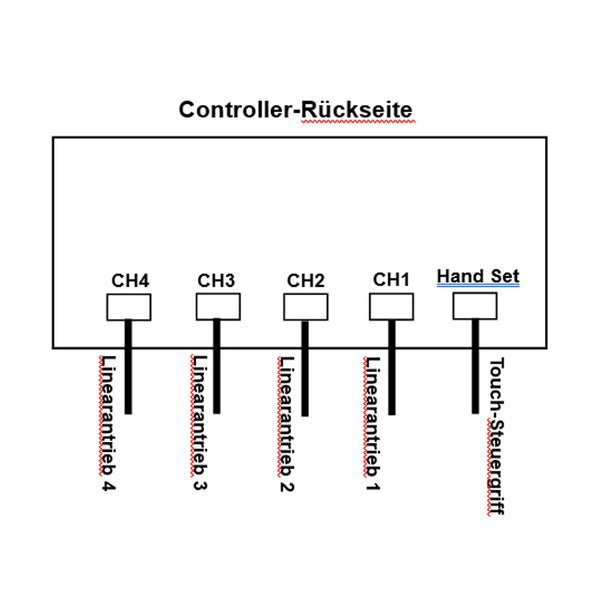

Verdrahtung:

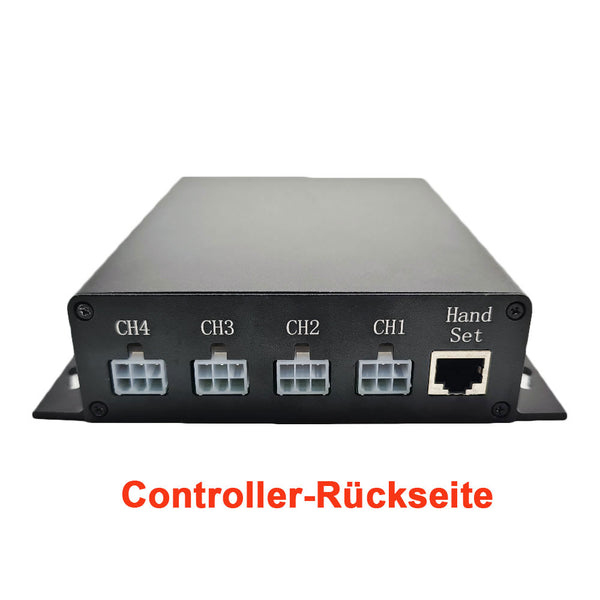

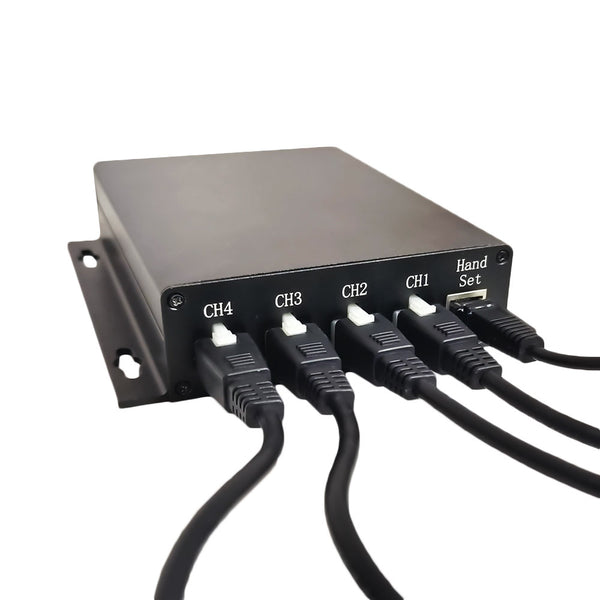

1) Stecken Sie den Touch-Steuergriff in die Anschlüsse Hand Set der Controller.
2) Stecken Sie vier Linearantriebe in die Anschlüsse CH1, CH2, CH3 und CH4 der Controller.
3) Verbinden sie den Pluspol der DC Stromversorgung mit der Klemme <+> des Controllers, und verbinden Sie den Minuspol der DC Stromversorgung mit der Klemme <-> ders Controllers.
ACHTUNG: Schließen Sie den AC Stromversorgung nicht direkt an das Controller an!

Betrieb:

1. Bedienung über den Touch-Steuergriff:
Achtung: Der Griff wird per Touch-Steuerung bedient. Die Berührungsempfindlichkeit kann beim ersten Einschalten automatisch kalibriert werden. Beim Einschalten ist es verboten, den Griff mit den Händen zu berühren, um eine Beeinträchtigung der Empfindlichkeitskalibrierung und eine Beeinträchtigung der Betriebsempfindlichkeit zu verhindern.

1) Drücken und halten Sie die Taste ▲ der Steuergriff, vier Linearantriebe fahren gleichzeitig nach außen; Lassen Sie die Taste los, vier Linearantriebe stoppen.
2) Drücken und halten Sie die Taste ▼ der Steuergriff, vier Linearantriebe ziehen sich gleichzeitig nach innen zurück; Lassen Sie die Taste los, vier Linearantriebe stoppen.
3) Drücken Sie eine der Tasten 1, 2 oder 3 am Steuergriff. Die vier Linearantriebe bewegen sich automatisch in die mit dieser Taste gespeicherte Position und stoppen dann automatisch.
Achtung: Sie müssen sich zunächst drei Positionen dieser drei Tasten merken.
4) Die LED-Anzeige am Steuergriff zeigt die Hubpositionsdaten in Echtzeit an. Wenn beispielsweise die Zahl 03.5 bedeutet, dass die Linearantriebe die Hubposition von 35 mm erreicht haben.

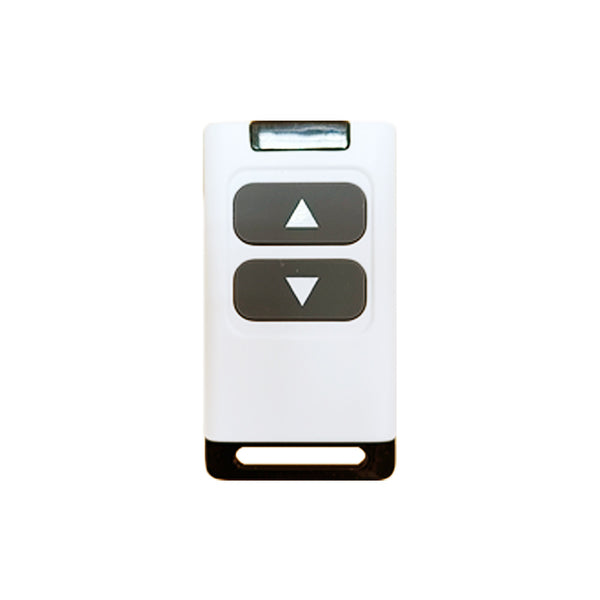

2. Bedienung über die Fernbedienung: (Die Fernbedienung der Synchronregler verfügt über zwei Steuermodi: Verriegelungsmodus und Momentanmodus. Bitte wählen Sie bei der Bestellung den Steuermodus aus, den Sie benötigen.)
2.1 Momentansteuerung Modus:
1) Drücken und halten Sie die Taste ▲ am Fernbedienung, vier Linearantriebe fahren gleichzeitig nach außen; Lassen Sie die Taste los, vier Linearantriebe stoppen.
2) Drücken und halten Sie die Taste ▼ am Fernbedienung, vier Linearantriebe ziehen sich gleichzeitig nach innen zurück; Lassen Sie die Taste los, vier Linearantriebe stoppen.

2.2 Verriegelungssteuerung Modus:
1) Drücken Sie die Taste ▲ der Fernbedienung, vier Linearantriebe fahren gleichzeitig nach außen. Während des Betriebs können Sie auch eine beliebige Taste der Fernbedienung drücken, um vier Linearantriebe gleichzeitig zu stoppen.
2) Drücken Sie die Taste ▼ der Fernbedienung, vier Linearantriebe ziehen sich gleichzeitig nach innen zurück. Während des Betriebs können Sie auch eine beliebige Taste der Fernbedienung drücken, um vier Linearantriebe gleichzeitig zu stoppen.

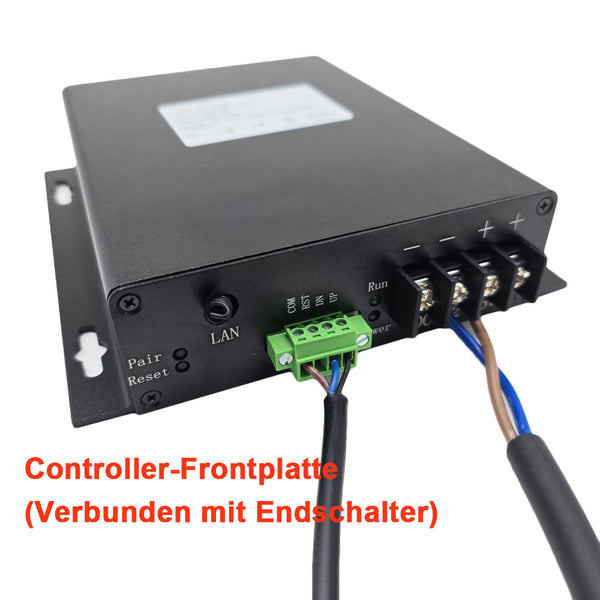

Zwei wählbare externe Steuerfunktionen:
Die externen Steuerklemmen bieten die Wahl zwischen zwei Funktionen: manuelle Schalterfunktion oder Endschalterfunktion. Wenn Sie die manuelle Schalterfunktion wählen, können Sie einen externen manuellen Schalter (z. B. Modell 0040025) anschließen, um die Linearantriebe zu bedienen. Wenn Sie die Endschalterfunktion wählen, können Sie zwei externe Endschalter (z. B. Modell 0010010) anschließen, um die Linearantriebe automatisch zu stoppen.

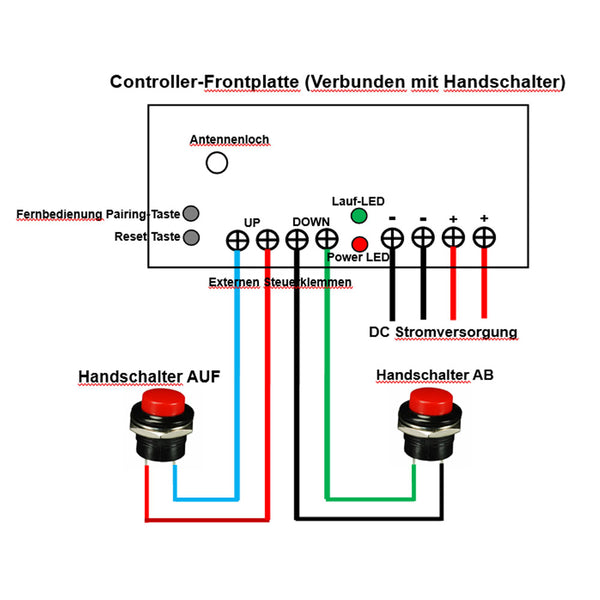

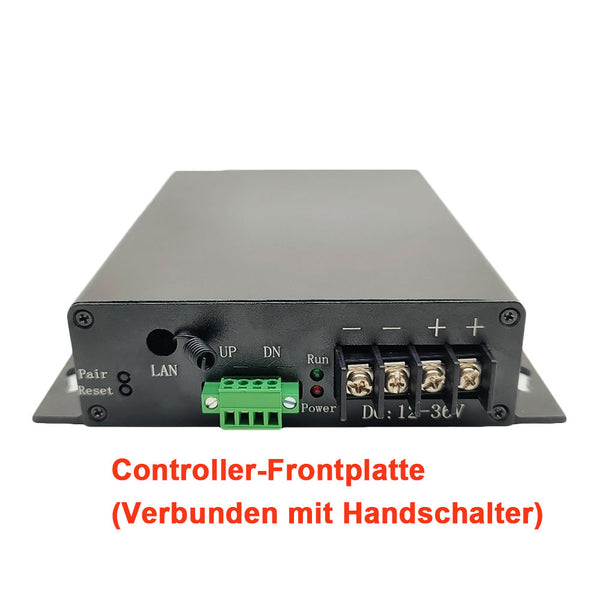

1. Manuelle Schalterfunktion:
Wenn Sie die manuelle Schalterfunktion wählen, können Sie einen externen manuellen Schalter (z. B. Modell 0040025) an diesen Controller anschließen und dann die Linearantriebe darüber bedienen.
1) Der Manueller Schalter verfügt über eine AUF-Taste und eine AB-Taste, und jede Taste verfügt über zwei normalerweise offene Anschlüsse 3 und 4.
2) Verbinden Sie die Klemmen 3 und 4 der AUF-Taste mit den beiden Klemme <UP> am Controller und verbinden Sie die Klemmen 3 und 4 der AB-Taste mit den beiden Klemme <DOWN> am Controller.

Die Bedienung:
1) Drücken Sie die Taste AUF der Manueller Schalter, vier Linearantriebe fahren gleichzeitig nach außen. Während des Betriebs können Sie auch eine beliebige Taste von zwei Handschaltern drücken, um vier Linearantriebe gleichzeitig zu stoppen.
2) Drücken Sie die Taste AB der Manueller Schalter, vier Linearantriebe fahren gleichzeitig ein, sie fahren gleichzeitig vollständig ein und stoppen automatisch. Während des Betriebs können Sie auch eine beliebige Taste von zwei Handschaltern drücken, um vier Linearantriebe gleichzeitig zu stoppen.

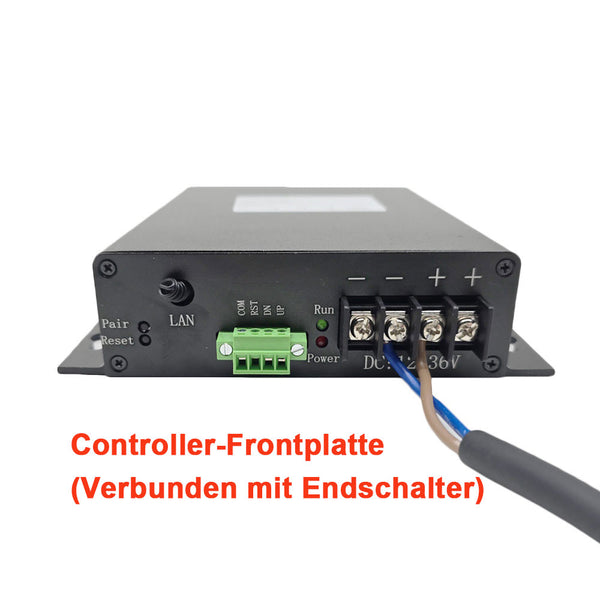

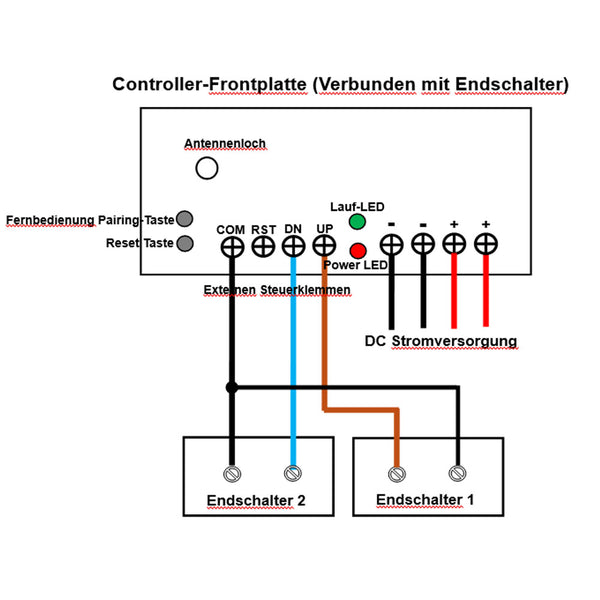

2. Endschalterfunktion:
Wenn Sie die Endschalterfunktion wählen, können Sie zwei externe Endschalter mit normalerweise offenem Kontakt (z. B. Modell 0010010) an diesen Controller anschließen und dann die Linearantriebe automatisch darüber anhalten.
1) Sie können zwei Endschalter anschließen, und jeder Endschalter verfügt über zwei normalerweise offene Klemmen.
2) Verbinden Sie zwei normalerweise offene Klemmen eines Endschalters an die Klemmen <UP> und <COM>, und Verbinden Sie zwei normalerweise offene Klemmen eines anderen Endschalters an die Klemmen <DOWN> und <COM>.

Die Bedienung:
Wenn vier Linearantriebs fahren nach außen und ein Endschalter ausgelöst wird, verbindet er die zwei Klemmen <UP> und <COM> und die vier Linearantriebs stoppt automatisch.
Wenn vier Linearantriebs ziehen sich nach innen zurück und ein anderer Endschalter ausgelöst wird, verbindet er die zwei Klemmen <DOWN> und <COM> und die vier Linearantriebs stoppt automatisch.

So merken Sie sich drei Hubpositionen:
1) Der Controller kann insgesamt drei Hubpositionen speichern, und jede Taste speichert eine Hubposition.
2) Fahren Sie zunächst vier Linearantriebe auf die erste geeignete Hubposition, die Sie speichern müssen, und halten Sie dann die Taste 1 des Steuergriffs etwa 5 Sekunden lang gedrückt. Der Hubwert blinkt auf der LED-Anzeige. Das bedeutet, dass die aktuelle Hubposition bereits in der Taste 1 gespeichert ist.
3) Können Sie zwei weitere Hubpositionen in den Tasten 2 und 3 speichern, indem Sie dem oben beschriebenen Vorgang folgen.

Reset-Funktion:
Wenn die LED-Anzeige am Steuergriff den Fehlercode anzeigt, müssen Sie das System wie folgt zurücksetzen.
Reset-Betrieb: Drücken und halten Sie die Taste <R> der Steuergriff oder drücken und halten Sie die Taste <Reset> der Controller, oder drücken und halten Sie die Taste ▲ und ▼ auf der Fernbedienung gleichzeitig, bis alle Linearantriebe vollständig zurückgesetzt sind und die LED-Anzeige am Steuergriff "00.1" anzeigt, Lassen Sie dann die Taste <R> los.

Anmerkung:
1. Jeder Linearantrieb würde zwei Montagehalterungen benötigen, einer um den Kopf des Linearantriebs zu befestigen, und eine andere um die Unterseite des Linearantriebs zu befestigen. Dieses Kit enthält keine festen Montagehalterungen, bitte kaufen Sie diese aus dem Dropdown-Menü. Kompatibel mit Halterung A , Halterung C , Fester Kopfemontage Flache Platten Halterung (Modell 0043071) , Fester Unterseite Montage Flache Platten Halterung (Modell 0043072) und Feste Flache Basis (Modell 0043070)
2. Sie müssen ein DC12V/20A oder DC24V/10A Schaltnetzteil verwenden, um dieses Kit mit Strom zu versorgen. Dieses Kit enthält dieses Netzteil nicht, bitte kaufen Sie es aus dem Dropdown-Menü.

Produktionszeit:
Die Linearantriebe sind kundenspezifische Produkte, und diese Produkte sind nicht auf Lager, wir brauchen 3~7 Arbeitstage, um sie nach den in Ihrer Bestellung angegebenen Parametern herzustellen.

Retoure oder Austausch:
Die Linearantriebe sind kundenspezifische Produkte, wir müssen sie gemäß den in Ihrer Bestellung angegebenen Parametern herstellen, damit wir keine Rücksendungen akzeptieren oder Bestellungen stornieren können. Bestellen Kunden ungeeignete Linearantriebe selbst, nehmen wir auch keinen Umtausch an, bitte haben Sie Verständnis.

Wir können 3D CAD Modell Dateien im STEP-Format für Linearantriebe zur Verfügung stellen. Bitte kontaktieren Sie uns per E-Mail, wenn Sie sie benötigen.
