Der Linearantrieb kann mit einer eingebauten Endschaltersignalausgabefunktion angepasst werden. Wahlweise sind vier-, fünf- oder sechsadrige Kabeltypen verfügbar. Er kann zwei separate Rückmeldesignale ausgeben, wenn der Linearantrieb zwei Endpositionen erreicht.
Typ 1:Vieradriger Kabel Linearantrieb mit eingebautem Endschalter-Signalausgang
Wenn der Linearantrieb vollständig eingefahren ist, werden Signalkabel 2 und der Minuspol der Stromversorgung verbunden.
Wenn der Linearantrieb sich nach außen ausfährt, wird der Untergrenzschalter ausgelöst, und Signalkabel 2 wird vom Minuspol der Stromversorgung getrennt.
Wenn der Linearantrieb bis zur Endposition ausfährt, wird der Obergrenzschalter ausgelöst, der Linearantrieb stoppt automatisch, und Signalkabel 1 und der Minuspol der Stromversorgung werden verbunden.
Wenn der Linearantrieb sich nach innen einfährt, wird der Obergrenzschalter ausgelöst, und Signalkabel 1 wird vom Minuspol der Stromversorgung getrennt.
Wenn der Linearantrieb bis zur Endposition einfährt, wird der Untergrenzschalter ausgelöst, der Linearantrieb stoppt automatisch, und Signalkabel 2 und der Minuspol der Stromversorgung werden verbunden.

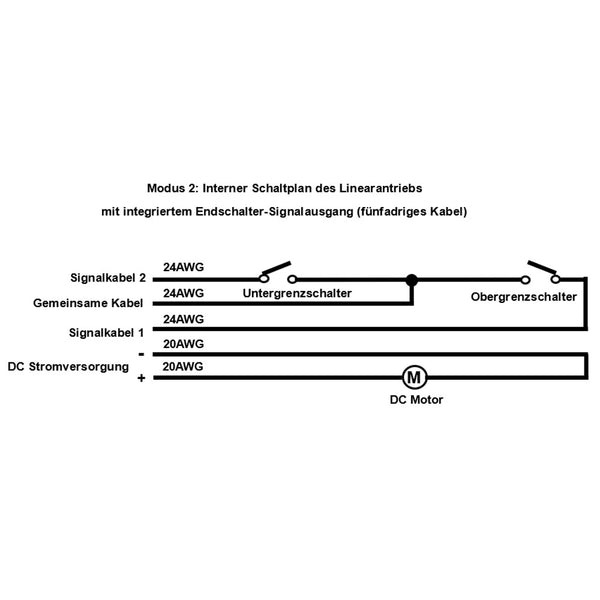

Typ 2: Fünfadriges Kabel Linearantrieb mit eingebautem Endschalter-Signalausgang
Wenn der Linearantrieb vollständig eingefahren ist, werden Signalkabel 2 und das gemeinsame Kabel verbunden.
Wenn der Linearantrieb sich nach außen ausfährt, wird der Untergrenzschalter ausgelöst, und Signalkabel 2 wird vom gemeinsamen Kabel getrennt.
Wenn der Linearantrieb bis zur Endposition ausfährt, wird der Obergrenzschalter ausgelöst, Signalkabel 1 und das gemeinsame Kabel werden verbunden; der Linearantrieb stoppt jedoch nicht automatisch. Sie müssen einen externen Controller oder eine PLC verwenden, um den Linearantrieb zu stoppen.
Wenn der Linearantrieb sich nach innen einfährt, wird der Obergrenzschalter ausgelöst, und Signalkabel 1 wird vom gemeinsamen Kabel getrennt.
Wenn der Linearantrieb bis zur Endposition einfährt, wird der Untergrenzschalter ausgelöst, Signalkabel 2 und das gemeinsame Kabel werden verbunden; der Linearantrieb stoppt jedoch nicht automatisch. Sie müssen einen externen Controller oder eine PLC verwenden, um den Linearantrieb zu stoppen.
Typ 3: Sechsadriges Kabel Linearantrieb mit eingebautem Endschalter-Signalausgang
Wenn der Linearantrieb vollständig eingefahren ist, werden Signalkabel 3 und das Signalkabel 4 getrennt.
Wenn der Linearantrieb sich nach außen ausfährt, wird der Untergrenzschalter ausgelöst, und Signalkabel 3 und das Signalkabel 4 werden verbunden.
Wenn der Linearantrieb bis zur Endposition ausfährt, wird der Obergrenzschalter ausgelöst, und Signalkabel 1 und das Signalkabel 2 werden getrennt; der Linearantrieb stoppt jedoch nicht automatisch. Sie müssen einen externen Controller oder eine PLC verwenden, um den Linearantrieb zu stoppen.
Wenn der Linearantrieb sich nach innen einfährt, wird der Obergrenzschalter ausgelöst, und Signalkabel 1 und das Signalkabel 2 werden verbunden.
Wenn der Linearantrieb bis zur Endposition einfährt, wird der Untergrenzschalter ausgelöst, und Signalkabel 3 und das Signalkabel 4 werden getrennt; der Linearantrieb stoppt jedoch nicht automatisch. Sie müssen einen externen Controller oder eine PLC verwenden, um den Linearantrieb zu stoppen.
