Merkmal:
Maximale Last: 500 W für 12VDC oder 24VDC, 1000 W für 36VDC oder 48VDC, 2200 W für 220VAC oder 380VAC
Größe: 200 x 65 x 50 mm

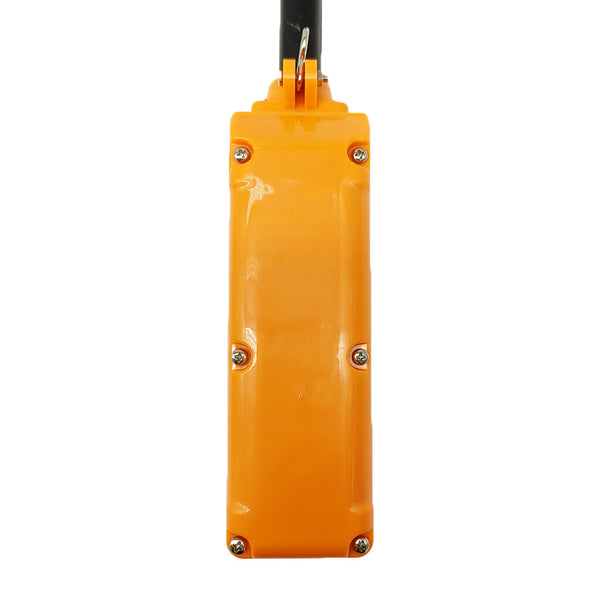

ABS Kunststoffschale.
Ausgestattet mit Kabelschutzhülse und wasserdichtem Dichtungsstreifen, hat es gute staub- und regensichere Eigenschaften.

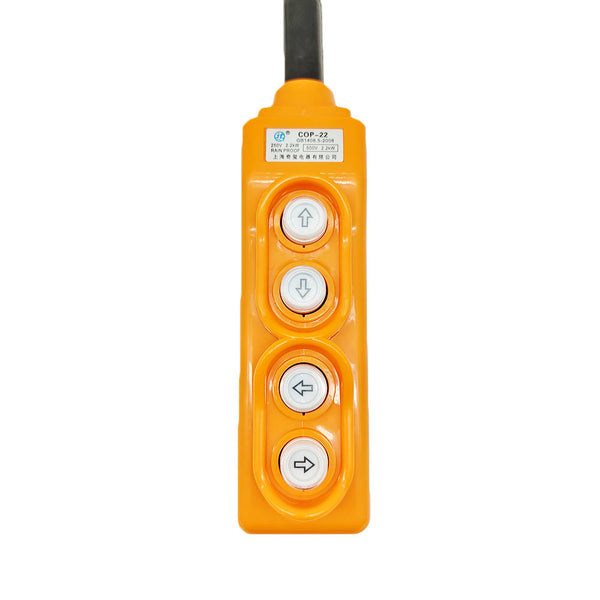

Ausgestattet mit vier Tasten (Auf, Ab, Links, Rechts), Momentan arbeitsmodus.
Geeignet für die manuelle Steuerung von Linearantrieben oder Gleichstrommotoren.

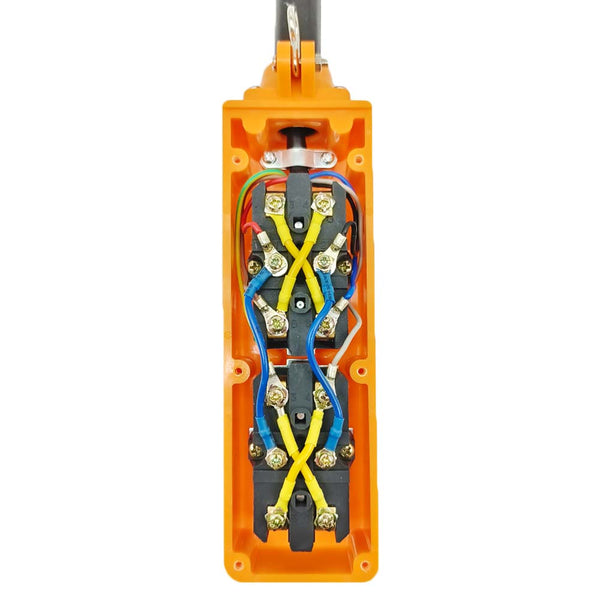

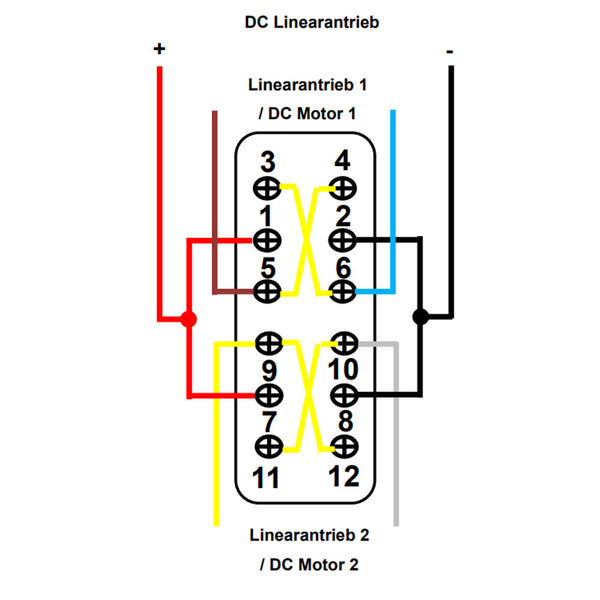

Verdrahtung:

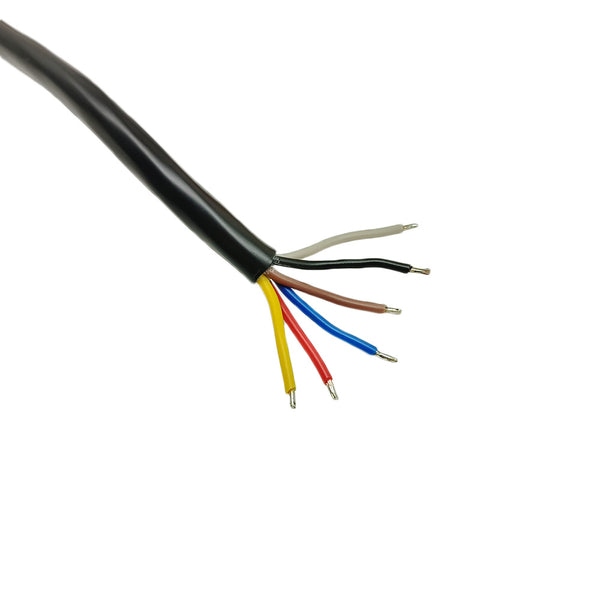

1) Verbinden Sie den Pluspol der Gleichstromversorgung mit dem roten Kabel des Steuergriffs und den Minuspol der Gleichstromversorgung mit dem schwarzen Kabel des Steuergriffs.
2) Verbinden Sie einen Linearantrieb oder DC Motor mit dem braunen und blauen Kabel des Steuergriffs und den anderen Linearantrieb oder DC Motor mit dem gelben und weißen Kabel des Steuergriffs.
Bedienung:
1) Drücken und halten die Taste Auf: Motor 1 dreht in positiver Richtung, oder Linearantrieb 1 fährt nach außen aus.
2) Lassen Sie die Taste Auf los: Motor 1 oder Linearantrieb 1 stoppt.
3) Drücken und halten die Taste Ab: Motor 1 dreht in umgekehrter Richtung, oder Linearantrieb 1 fährt nach innen ein.
4) Lassen Sie die Taste Ab los: Motor 1 oder Linearantrieb 1 stoppt.
5) Drücken und halten die Taste Links: Motor 2 dreht in positiver Richtung, oder Linearantrieb 2 fährt nach außen aus.
6) Lassen Sie die Taste Links los: Motor 2 oder Linearantrieb 2 stoppt.
7) Drücken und halten die Taste Rechts: Motor 2 dreht in umgekehrter Richtung, oder Linearantrieb 2 fährt nach innen ein.
8) Lassen Sie die Taste Rechts los: Motor 2 oder Linearantrieb 2 stoppt.
