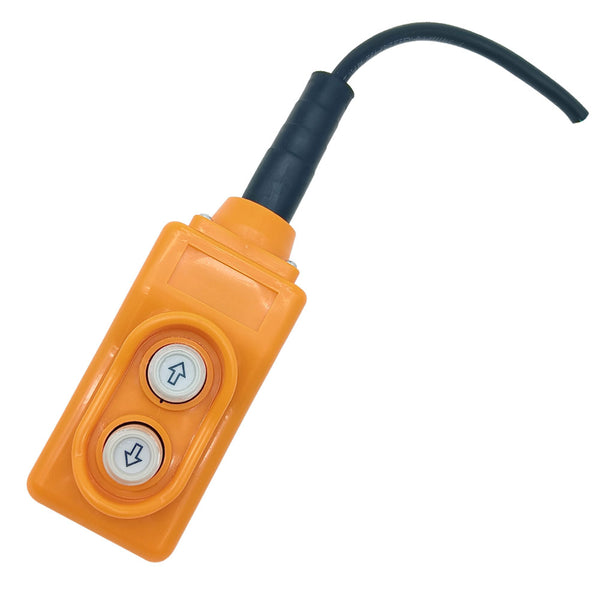

Merkmal:
Maximale Last: 500 W für 12VDC oder 24VDC, 1000 W für 36VDC oder 48VDC, 2200 W für 220VAC oder 380VAC
Größe: 148 x 65 x 70 mm (5.8 x 2.6 x 2.8 Zoll)

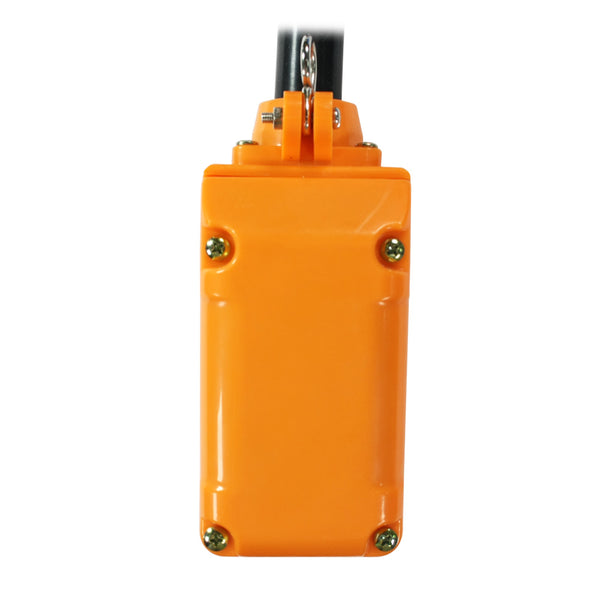

ABS Kunststoffschale.

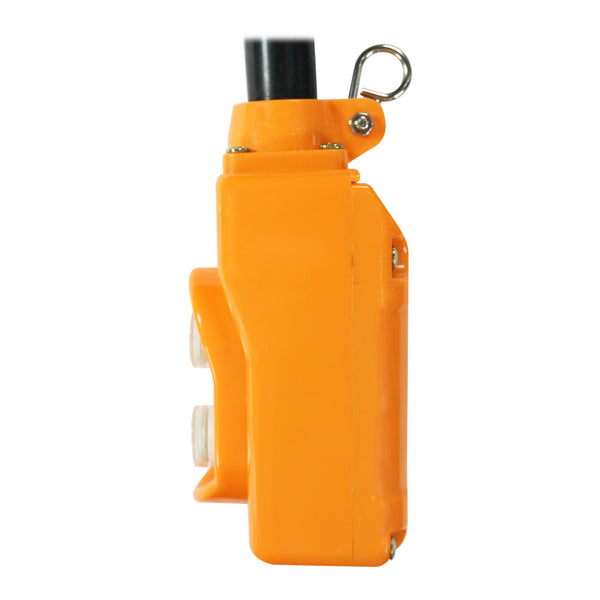

Ausgestattet mit Kabelschutzhülse und wasserdichtem Dichtungsstreifen, hat es gute staub- und regensichere Eigenschaften.

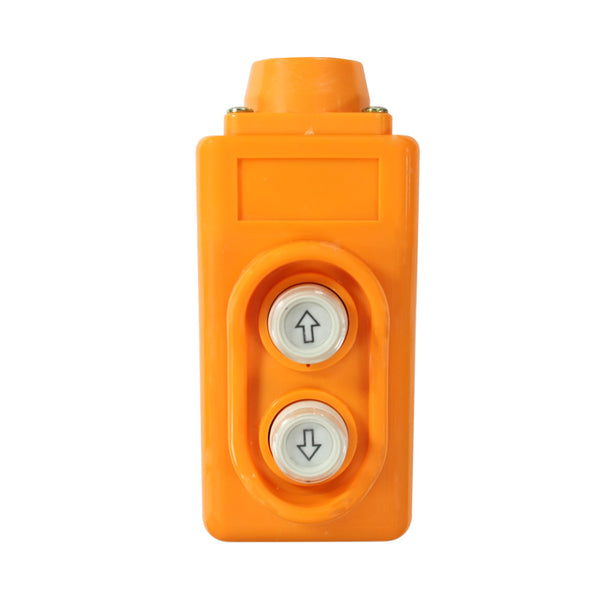

Ausgestattet mit zwei Tasten (Auf und Ab), Momentan arbeitsmodus.
Geeignet für die manuelle Steuerung von Linearantrieben, Gleichstrommotoren, Einphasen Wechselstrommotor oder Dreiphasen Wechselstrommotor.
Geeignet für DC 12V, 24V, 36V oder 48V Linearantriebe, wie Linearantriebe C, C2, D, F.
Verdrahtung:
1) Verbinden Sie die Gleichstromversorgung an die schwarzen und roten Kabel des Steuergriffs an.
2) Verbinden Sie den Linearantrieb oder den DC Motor an die grünen und orangefarbenen Kabel des Steuergriffs an.
Zur Steuerung des Linearantriebs oder des Gleichstrommotors:

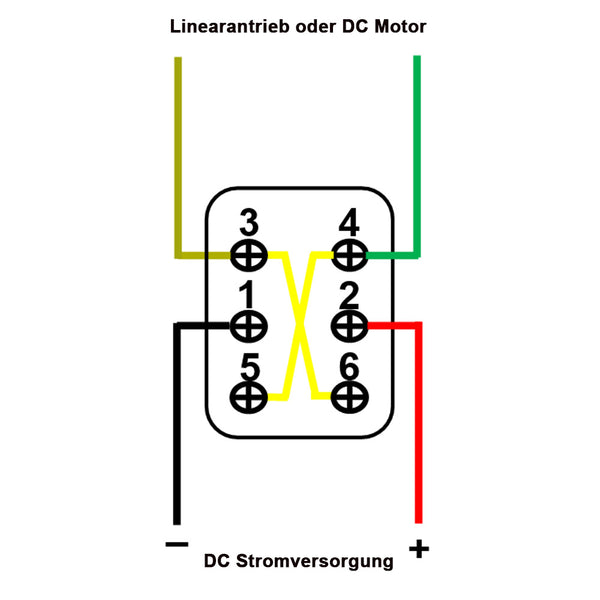

Schließen Sie die DC Stromversorgung und den Linearantrieb oder den Gleichstrommotor gemäß dem folgenden Schaltplan an die Kontroller an.
1) Drücken Sie die Taste "Up", der Linearantrieb fährt nach außen, oder der Gleichstrommotor dreht sich in positiver Richtung; Lassen Sie die Taste los, der Linearantrieb oder der Gleichstrommotor stoppt.
2) Drücken Sie die Taste "Ab", der Linearantrieb fährt nach innen ein, oder der Gleichstrommotor dreht sich in Umkehrrichtung; Lassen Sie die Taste los, der Linearantrieb oder der Gleichstrommotor stoppt.
Zur Steuerung eines einphasigen Wechselstrommotors oder eines dreiphasigen Wechselstrommotors:
Schließen Sie die AC Stromversorgungund den Wechselstrommotor gemäß dem folgenden Schaltplan an die Kontroller an.
1) Drücken Sie die Taste "Up". Der Wechselstrommotor dreht sich in positive Richtung; Lassen Sie die Taste los, der Wechselstrommotor stoppt.
2) Drücken Sie die Taste "Down". Der Wechselstrommotor dreht sich in Umkehrrichtung; Lassen Sie die Taste los, der Wechselstrommotor stoppt.
